TO-220与TO-220F的区别（性能、外观尺寸）及为何要分两种封装-KIA MOS管
信息来源：本站 日期：2018-12-28
TO-220与TO-220F的区别下文将会讲到，现在了解一下TO-220与TO220F是什么？TO-220封装外形( Transistor Outline Package)是一种大功率晶体管、中小规模集成电路等常采用的一种直插式的封装形式。其中，TO英文是 Transistor Outline的缩写。通常，TO-220为单排直插，一般可以引出3个、5个或7个脚。标准的TO-220封装外形（七个引脚）。
TO-220与TO-202F外型基本相同，都是2.54mm脚距的3脚单列直插封装。TO-220F是全塑封装，上到散热器上不必加绝缘垫。TO-220带金属片与中间脚相连的，如装散热器的话要加绝缘垫。

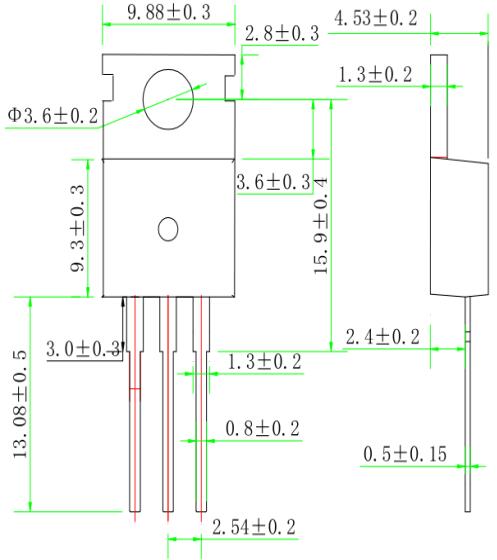

TO-220

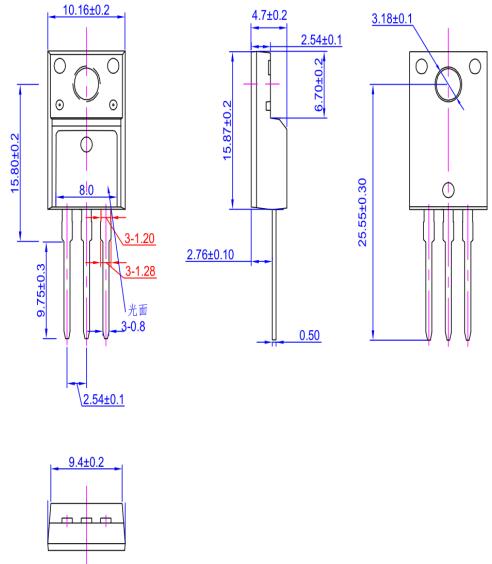

TO-220F
TO-220、TO-220F：TO-220F是全塑封装，装到散热器上时不必加绝缘垫；TO-220带金属片与中间脚相连，装散热器时要加绝缘垫。这两种封装样式的MOS管外观差不多，可以互换使用。
在电子元器件采购的很多时候，由于度 TO-220 .TO-220F 的不了解，性能无从的得知，其之间的区别也无法分清楚，很多时候就因为这样发生一些小麻烦。下面我们就来讲讲TO-220 与 TO-220F，从而让的大家了解并便于选购。
TO-220和TO-220F两个封装的Pd不同，源于两种封装的Rjc不同所致，Tj一般是到150℃，认为Tj=Tc+Pd*Rjc，其中，Tc是离晶圆最近的结构外壳的温度，Pd是MOSFET上承载的功耗，Rjc是Juction to case的热阻。
很重要的一个原因是散热TO-220的封装后面是一块铁片，总所皆知，铁的导热性是非常好，可以有效的解决散热的问题。
那么就有人会问了，TO-220F 是全塑封的，那岂不是起不到散热的作用了？
答案肯定是不会的啦，在通风条件良好的情况下使用，就要考虑到一个绝缘性的问题了。 TO-220F 全塑料包裹，使产品的缘性大大提升，也会因空气潮湿而发生漏电现象。简单来说，TO-220的Rjc小于TO-220的Rjc，TO-220封装的散热优于TO-220F封装的散热，220F的绝缘好些，220的效率相对来讲会稍大点，但是差异并不是特别明显。
