场效应管电路图及基本电路-场效应管放大电路图应用分析-KIA MOS管
信息来源：本站 日期：2018-06-15

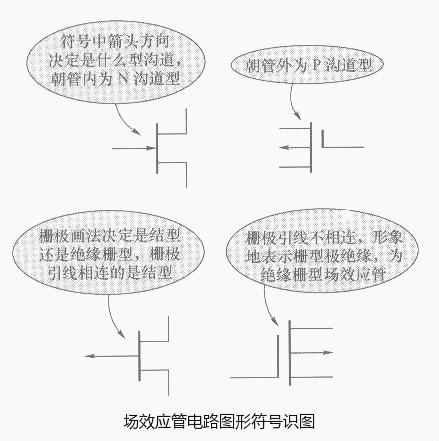

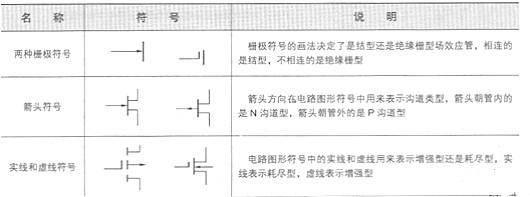

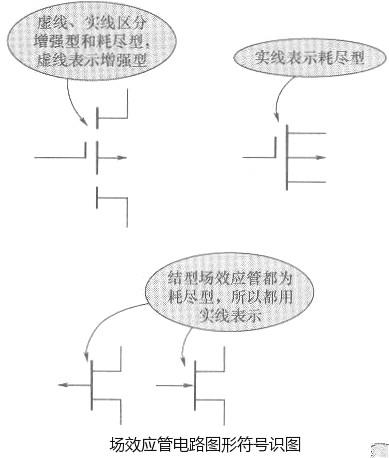

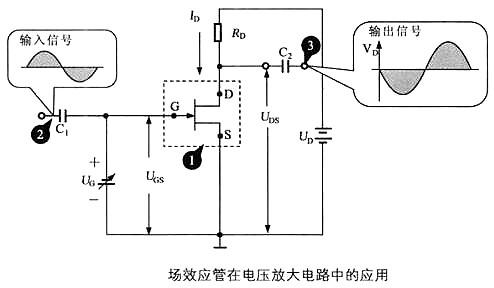

场效应管电路图在电压放大电路中的应用见下图。
该电路主要是对电压信号进行放大，根据这一特性，选用了电压控制器件场效应管作为核心器件，将输入信号由场效应管的栅极G输入，然后再由漏极D输出放大后的信号，从而实现对电压的放大。
二、场效应管在收音机的高频放大电路中的应用

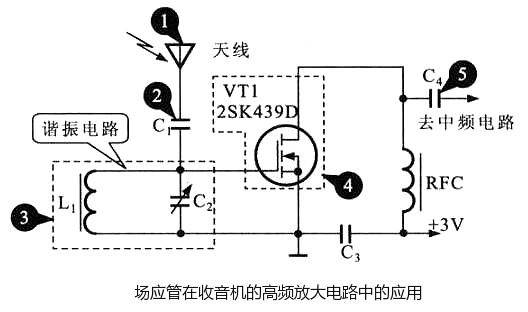

场效应管电路图在收音机的高频放大电路中的应用见下图
外接天线接收的无线电信号由C1耦合到L1、C2组成的谐振电路，经选频后信号由VT1场效应管进行高频放大，放大后的信号由C4耦合到中频电路，无外接天线时，绕在磁棒上的线圈L1也可以直接接收无线电信号。

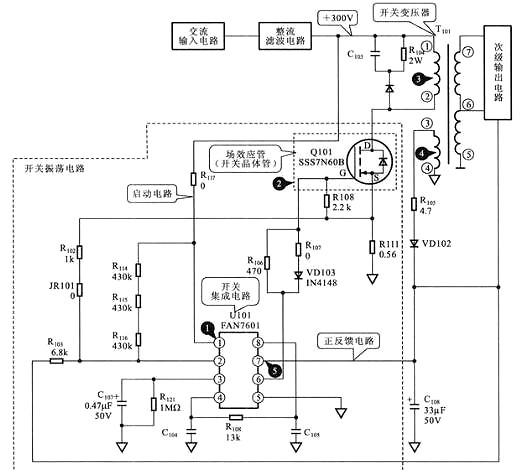

场效应管在开关电源电路中的开关振荡电路中的应用见下图
开关集成电路U101中的振荡器起振，为场效应管Q101的栅极G提供振荡信号，于是场效应管Q101开始振荡，使开关变压器T101的初级线圈中产生开关电流，开关变压器的次级线圈3、4中便产生感应电流，3脚的输出经整流、滤波后形成正反馈电压加到U101的7脚，从而维持振荡电路工作，使开关电源进入正常的工作状态。场效应管电路图作为该电路中的脉冲放大器件，用于实现“开关振荡”的功能。
