常用三端稳压器的主要参数 三端稳压器作用及选型型号 KIA MOS管
信息来源：本站 日期：2018-04-10
电压范围:7805、7806、7808、7809、7812、7815、7818、7820、7824

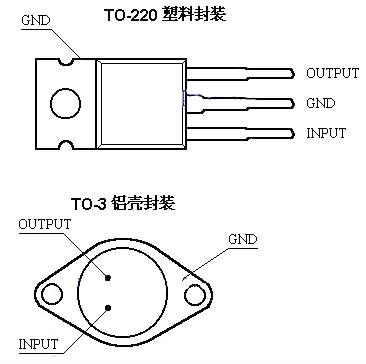

封装形式: TO-220 塑料封装，TO-3 铝壳封装
极限参数：
7805－7818最高输入电压35V；7820－7824最高输入电压40V
工作温度范围0－70℃；最高结温150℃
TO-3 封装结到外壳的热阻是 4℃/W，结到环境的热阻是 35℃/W。
TO-220 封装结到外壳的热阻是 4℃/W，结到环境的热阻是 50℃/W。
1、输出电压和输出电流
7805输出5V，电压能达到1A，实际能够达到800mA
2、线性调整率

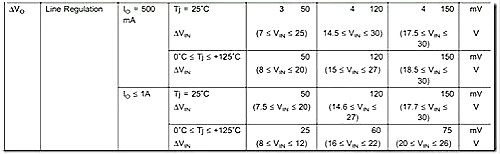

线性调整率是输入电压有一定的变化范围，那么输出电压变化多少，如下图是7805的线性调整率
3.负载调整率
负载发生变化时，输出电压也会有所下降，负载较轻时，输出电压会有所上升。
4.静态电流
此参数越小越好，这是IC本身的消耗。
5.静态电流变化量
负载发生变化，静态电流变化量的多少。
6.输出噪声电压
一般7805输出为高频噪声，所以再对输出端进行滤波时，可以选择相应的电容。
7.纹波抑制比
低频时可以不用太多关注，高频时需要注意。
8.输出电抗
频率越高，输出电抗会有所增大。
9.短路保护电流
超过此电流，会引起过电流保护，电压会迅速下降
10、维持输出最小输入电压
此参加非常重要，若要是输出想要的输出电压，输入电压必须大于此值，否则不能得到想要的输出性能。7805要求最小的输入电压为7.5V。
Part Number
Maximum ratings
Vout
VIN(V)
Iout(mA)
Min
Typ
Max
KIA78L05
30
100
4.8
5
5.2
KIA78L05FS
30
200
4.82
5
5.17
KIA78L06
30
100
5.76
6
6.24
KIA78L08
30
100
7.68
8
8.32
KIA78L09
30
100
8.64
9
9.36
KIA78L10
30
100
9.6
10
10.4
KIA78L12
35
100
11.52
12
12.48
KIA78L15
35
100
14.4
15
15.6
KIA78L18
35
100
17.28
18
18.72
KIA78L24
40
100
23.04
24
24.96
KIA79L05
-35
100
-4.8
-5
-5.2
KIA79L06
-35
100
-5.76
-6
-6.24
KIA79L08
-35
100
-7.68
-8
-8.32
KIA79L09
-35
100
-8.64
-9
-9.36
KIA79L10
-35
100
-9.6
-10
-10.4
KIA79L12
-35
100
-11.52
-12
-12.48
KIA79L15
-35
100
-14.4
-15
-15.6
KIA79L18
-35
100
-17.28
-18
-18.72
KIA79L24
-40
100
-23.04
-24
-24.96
KIA6206-1.5
6.5
500
1.47
1.5
1.53
KIA6206-1.8
6.5
500
1.764
1.8
1.836
KIA6206-2.8
6.5
500
2.744
2.8
2.856
KIA6206-3.0
6.5
500
2.94
3
3.06
KIA6206-3.3
6.5
500
3.234
3.3
3.366
KIA1117-ADJ
12
1000
-1.25
KIA1117-1.8
12
1000
1.764
1.8
1.836
KIA1117-2.5
12
1000
2.45
2.5
2.55
KIA1117-3.3
12
1000
3.234
3.3
3.366
KIA1117-5.0
12
1000
4.9
5
5.1
KIA133
12
500
3.27
3.3
3.33
KIA431
36
100
2.487
2.5
2.513
KIA431
36
100
2.487
2.5
2.513
