场效应管在袖珍收音机电路中的应用
场效应管固定式偏置电路在双管袖珍收音机电路中的应用

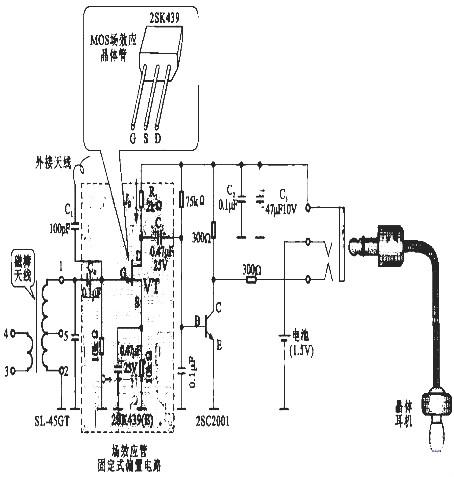

图所示是一种超小型收音机电路，它采用两只晶体管，这种电路具有较高的灵敏度。该电路中，电池作为直流电源通过负载电阻器R1为场效应管漏极提供偏置电压，使其工作在放大状态。由外接天线接收天空中的各种信号，交流信号通过cl，进入LC谐振电路。LC谐振电路是由磁棒线圈和电容器组成的，谐振电路选频后，经C4耦合至炀效应管vr的栅校，与栅棱负偏压叠加，加到场效应管栅极上，使场效应管的漏极电流ID相应变化，井在负载电阻RI上产生压降，经c5隔离直流后输出，在输出端即得到放大了的信号电压．放大后的信号送入晶体三极管的基极，由晶体三极管放大后输出较纯净的音频信号送到耳机。
