源极接地电路中的负载驱动

上一节讨论的2级结构OP放大器的输出级是源极接地电路。现在讨论这种2级结构OP放大器的输出级驱动负载电阻的情况。

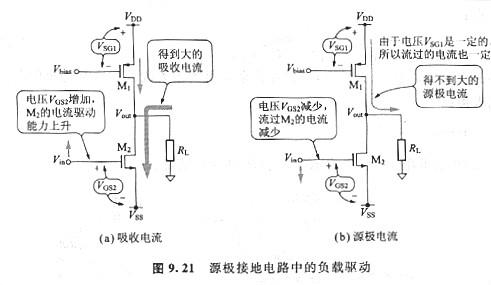

如图9.21(a)所示，当Vout降低，自RL流入输出端的电流（吸收电流）增加时，n沟MOS晶体管M2的栅极电压上升。就是说，VGS2增加，M2的电流驱动才干增强，能够流过大的吸收电流。

另一方面，Vout上升时，自输出端流向负载电阻的电流（源极电流）取不出那么大的值。原因是p沟MOS晶体管Mi的源极-栅极间电压VSG1是一定的，M1能够流出的电流没有变化。这种情况示于图9.21(b)中。因此，这个输出电路流出的电流不能够超越M1的稳定的源极电流。在需求输出大的源极电流的场合，要求输出电路必需经常流过与源极电流相等的静态电流（无功电流）。这关系到效率的下降。为了以小的静态电流获得无论是源极电流还是吸收电流都需求的大的输出电流，应该思索AB级输出电路。

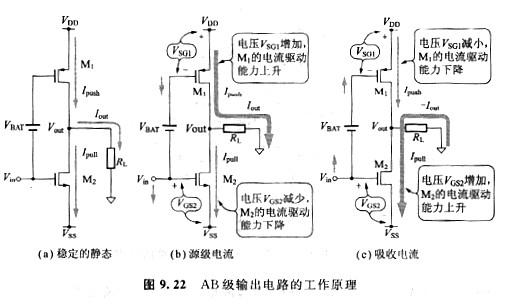

图9.22示出AB级输出电路的工作原理。给p沟MOS晶体管M1和n沟MOS晶体管M2各自的栅极加直流偏置电压VBAT。如图9.22(b)所示，假设输出电路的输入电压Vin降落，那么M1的栅极电压也降落。这时M2的电流驱动才干下降，而M1的电流驱动才干相应地进步。其结果，输出源极电流增加了。

另一方面，如图9.22 (c)所示，假设输出电路的输入电压Vin上升，M1的栅极电压也上升。这时M2的电流驱动才干进步，而M1的电流驱动才干相应公开降。其结果，输出吸收电流增加了。

图9.23示出AB级输出电路中输出电流Iout与M1的电流Ipush，M2的电流Ipul，的关系。当Iout=0时，Ipush和Ipull与静态电流Iq相等。
