?KIA超高压MOSFET 1000-1500V，填补国内空白-KIA MOS管
信息来源：本站 日期：2022-08-19
放眼半导体市场，现阶段1000-1500V超高压MOSFET几乎被进口品牌垄断，且存在价格高，交付周期长等弊端。对此可易亚半导体（KIA）针对1000V超高压MOS产品进行了大量的技术革新，通过多年的产品技术积累，开发出耐压更高，导通内阻更低的超高压MOS管，填补了国内空白，打破了进口品牌垄断的局面，也降低了客户对国外产品的依存度。
超高耐压的器件主要应用场景为工业三相智能电表、LED照明驱动电源、充电桩，光伏逆变器等辅助电源。
国内专注研发优质MOS管厂家KIA半导体生产的超高压MOSFET--KNX41100A可代换型号：东芝2SK1119， 艾赛斯IXFP4N100。
超高压MOSFET-KNX41100A漏源击穿电压高达1000V，漏极电流最大值为2A，适用于适配器、充电器、SMPS备用电源等。
KNX41100A的开启延迟典型值为8nS，关断延迟时间典型值为36nS，上升时间6nS，下降时间15nS，反向传输电容4pF，反向恢复时间320nS，正向电压的典型值1.5V。
KNX41100A的导通阻抗典型值为9.6Ω。最大功耗为60W，最大结温为150℃。此产品的储存温度在-55到150℃，适用于大部分环境。
产品特点：
符合RoHS标准
RDS(ON),typ.=9.6Ω@VGS=10V
低栅极电荷使开关损耗最小化
快速恢复体二极管

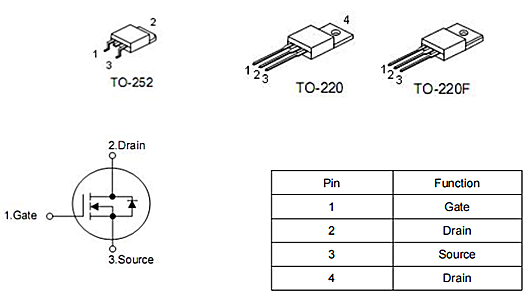

图：KNX41100A引脚配置

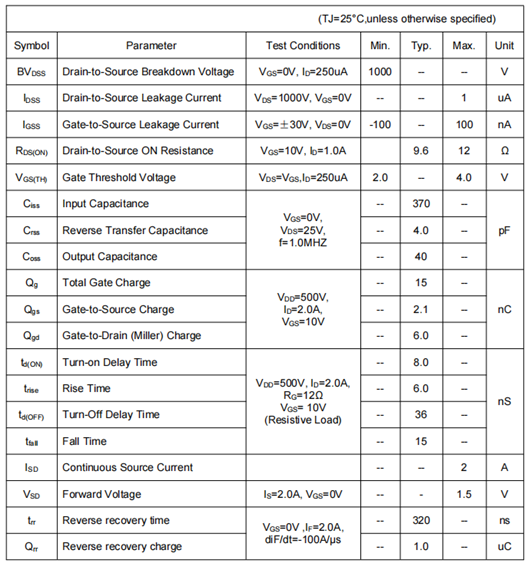

图：KNX41100A规格书
