折叠式共源共栅结构/折叠式共源共栅放大器-KIA MOS管
信息来源：本站 日期：2022-07-27
共源共栅级由共源级实现电压到电流的转换，然后电流信号加到共栅级的源端。因此，构成共源共栅级时共源管和共栅管类型可以不同。

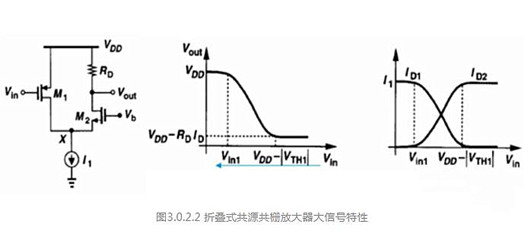

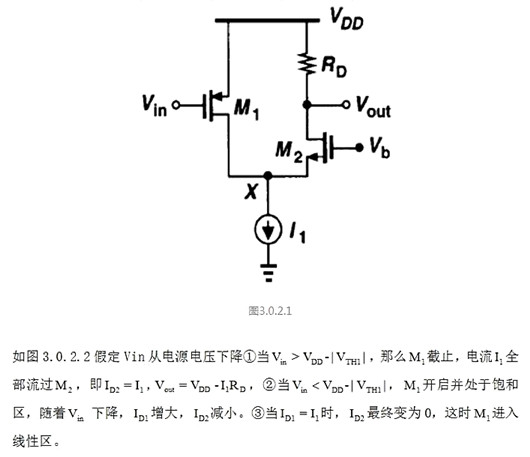

如图3.0.2.1，M1是输入器件：PMOS；M2是共源共栅器件：NMOS；I1为直流偏置电流源。
折叠式共源共栅结构具有输出阻抗高、增益高等优点，但同时折叠式共源共栅级直流功耗大。

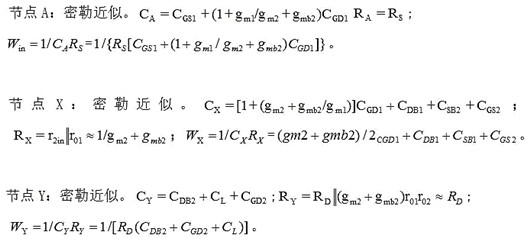

节点近似法分析三个节点：A、X、Y，如图3.1.1.1所示。
在这三个极点中，其中Win一般不考虑，在设计电路时，Wx选择在高频处。因此：Wy是主极点，传输函数是单极点函数。

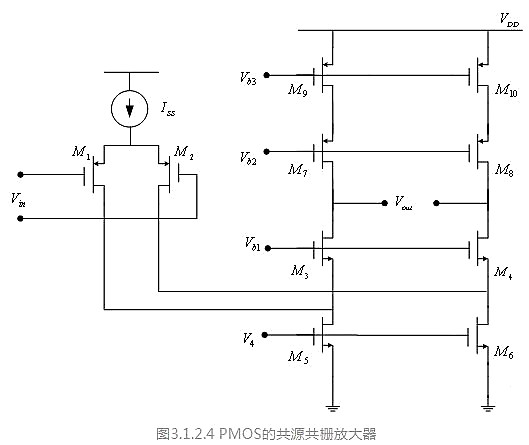

目前共源共栅放大器已经逐渐取代了传统的套筒式运放，因为共源共栅放大器的输出摆幅明显比它更大，而且易于对输入与输出进行操作如图3.1.2.4所示，为一个PMOS的共源共栅放大器。
