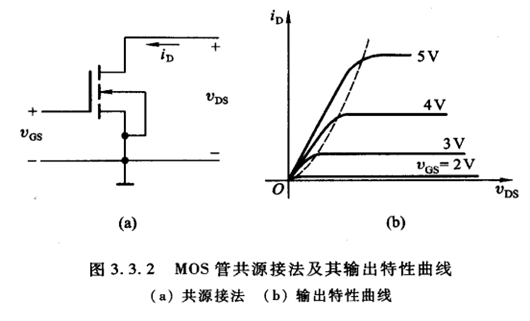

若以栅极-源极间的回路为输入回路,以漏极-源极间的回路为输出回路,则称为共源接法,如图a所示。
栅极和衬底间被二氧化硅绝缘层所隔离,在栅极和源极间加上电压VGs以后,不会有栅极电流流通,可以认为栅极电流等于零。因此,就不必要再画输入特性曲线来表示了。
注意留意等效电路，G级是和D级、S级断开的

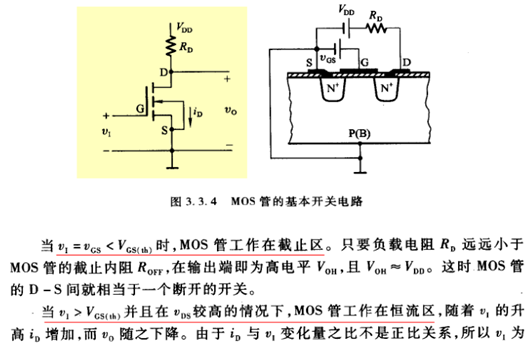

MOS管的基本开关电路

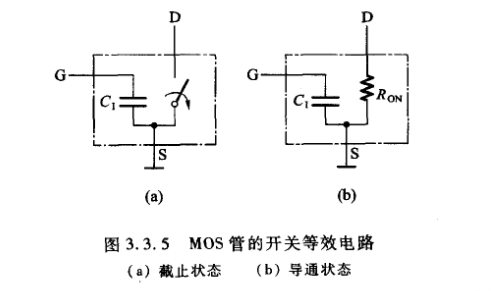

由于MOS管截止时漏极和源极之间的内阻Ror非常大,所以截止状态下的等效电路可以用断开的开关代替,如图a所示。

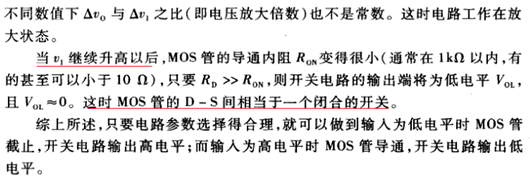

MOS管导通状态下的内阻RoN约在1kΩ以内,而且与VGs的数值有关。因为这个电阻阻值有时不能忽略不计,所以在图b导通状态的等效电路中画出了导通电阻RoN。
