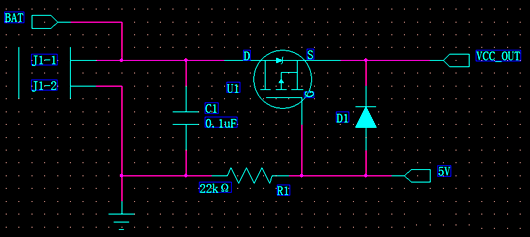

分享一个外部电源和锂电池自动切换电路（双电源切换）：
使用低Uth类型的PMOS管（如Uth=-2V）做开关。
当5V没接入时，PMOS管的栅极通过电阻R1下拉到地（0V），锂电池BAT（3.7~4.2V）通过MOS管的内部体二极管到达源极，源极电压为（3~3.5）V，此时Ugs为（-3.5）V到（-3）V，Ugs < Uth，MOS管导通，输出Vout=（3.7~4.2）V，（注当MOS管导通后，体二极管截止，不会有电流流过体二极管）。
当5V接入后，通过二极管D1到达源极，源极电压为4.3V，栅极电压为5V，Ugs=5-4.3=0.7V>Uth，此时MOS管关断，输出Vout=4.3V（5-0.7）。
