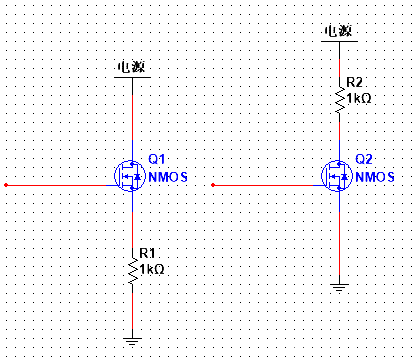

1、左边电路负载是接在S极对地，如果R1很小且Q1-G极一直为High，那么流过Q1的电流可能将会非常大，MOS管容易烧；
2、R1*I=Us，VGS=Vg-Vs，此时VGS不一定会大于Vgs(th)，MOS会不完全导通。
3、对于右边电路，Q2-S极直接接地，只要VGS大于Vgs(th)的电，MOS管就会导通，DS两端bai基本上是没有压差（Rdson很小）。

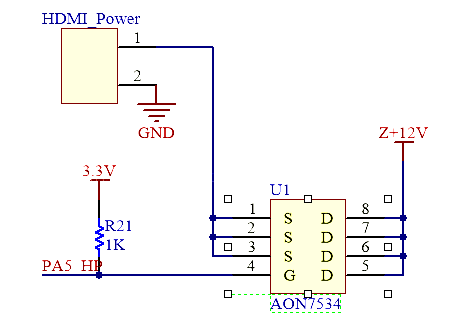

开关电源电路：

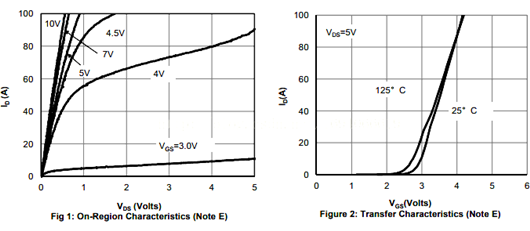

按照上图3.3V的时候差不多可以通过20A以上电流了，但实际测试 PA5_HP高电平不导通。

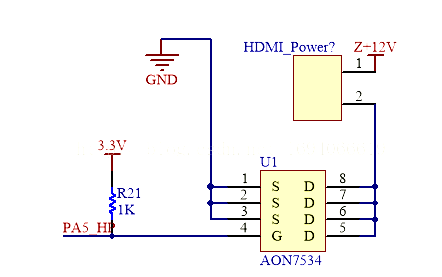

分析G端电压参考为S端，S为12，G端3.3当然不会导通，所以修改电路为：
PA5_HP高后，导通。听老师傅说过：三极管，NPN的负载接C端，PNP的接E端；NMOS ，PMOS也一样的道理吧！
