下图中的电路不难在面包板上搭出来，最好把功率器件（PROFET或MOSFET）单独放在一块板上，并配上散热器。看看后面的实物电路照片，功率器件必须要和供电电源或者蓄电池以及电机用很粗的线缆连接。
本文用的是1.5mm（1.77平方毫米）的镀锡铜线连接功率器件和线缆接插件。这对于平均电流20A以下的电机来说足够了。接插件再引出导线的截面积则要达到2平方毫米以上。对于更高电流的电机，很显然要用更加组厚的线缆。
在这里要特别注意不能有任何形式的短路，特别是和大容量蓄电池相连的时候。必须要用带限流的供电电源，并且先用一个小号的电机，上电测试电路能否正常工作。

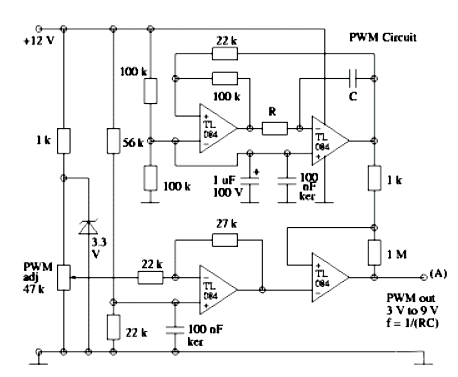

通过上图左下角那个47K的可变电阻，PWM信号的占空比从0%-100%可调，而右上角的R和C决定了输出滤波的截止频率，两种不同的截止频率对应的电阻和电容选值。

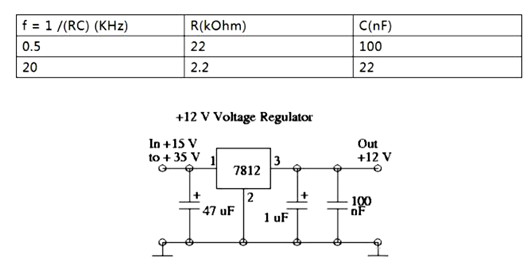

12V电源供电
小电流的电路部分（不包含电机），可以用一个12V的线性电源供电。输入电压设计在15V以上，最大电流1A，加散热器。

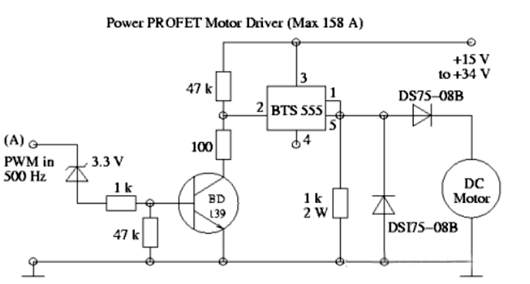

第一种电机功率驱动电路基于PROFET管 BTS555，工作在500Hz的开关频率，可以说BTS555相对来说是一个低速器件。
需要注意的是BTS 555和两个二极管DS75-08B和DS175-08B驱动更高电流的电机时，需要更大号的散热器。目前更加常见，更好的设计是下面基于MOSFET的版本。

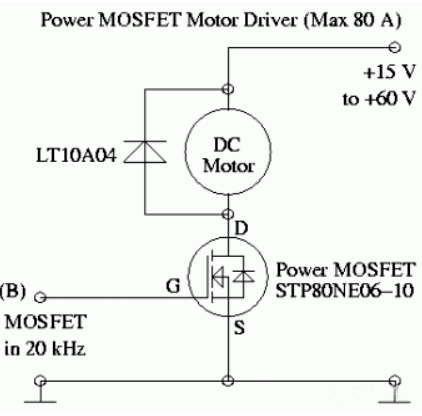

之所以MOSFET方案更好的原因，毋庸赘言是它的开关频率更高，达到20KHz. 这个电路同时避免了PROFET设计中功率二极管的压降和功率损耗。
不过，MOSFET本身需要一定的功率驱动，因为MOSFET的容性负载很大，门级要2A以上的电流驱动才能导通。因此在PWM电路和电机驱动电路之间，还需要插入一级MOSFET驱动电路。同时，随着电机电流的加大，它也需要更大的散热器。

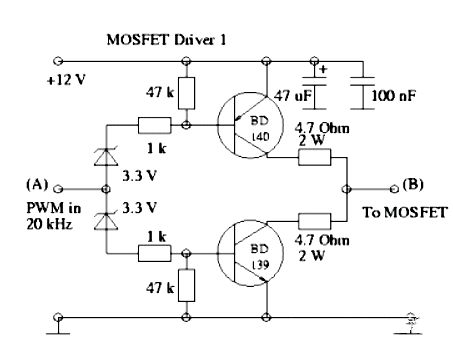

MOSFET 驱动范例1
一种可行的MOSFET驱动电路，不如范例2的优秀。

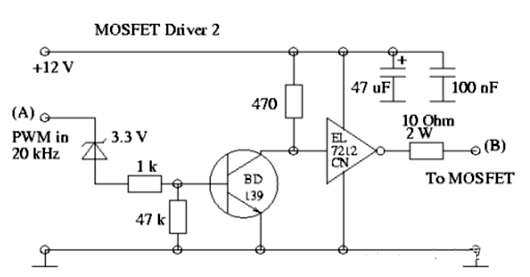

MOSFET 驱动范例2
堪称最好的MOSFET驱动电路，用的是专用芯片EL7212CN作为核心，需要注意的是这种电路的输出逻辑是反向的。
