图1详细列出了使用15V直流电源工作时，推挽式驱动器的典型栅极驱动电压和漏极电压波形。在推挽式驱动结构中，当互补MOSFET开启时，正常情况下漏极电压会升至直流电源电压的两倍(或者本例中的30V)。
然而，如图1所示，尖峰电压却高达54V。在MOSFET关闭以及互补MOSFET开启时，n通道功率MOSFET的漏极也会出现尖峰电压。

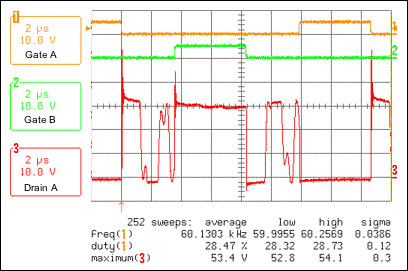

图1. 无缓冲电路时的漏极电压
可以通过为每个漏极添加简单的RC网络来抑制尖峰电压，如图2所示。合适的电阻(R)和电容(C)值可由如下过程确定。在阐述该过程之后，将有一个实例演示如何降低图1所示的尖峰电压。

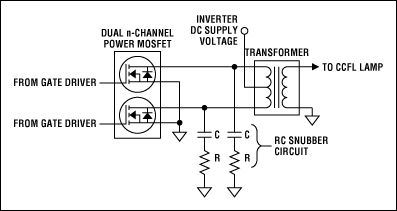

图2. 推挽驱动器的漏极缓冲电路
确定合适的缓冲电路RC值：
测量尖峰谐振频率。见图3所示实例。
在MOSFET的漏极和源极上并联一个电容(无电阻，仅电容)，调整电容值，直到尖峰谐振频率降低到原来的二分之一。此时，该电容值为产生尖峰电压的寄生电容值的三倍。
因为寄生电容值已知，寄生电感值可用如下等式求得：
L = 1 / [(2 F) 2 x C]，其中，F＝谐振频率，C = 寄生电容值
现在，寄生电容和电感值都已知，谐振回路的特征阻抗可由如下等式求得：
Z = SQRT(L/C)，其中，L = 寄生电感值，C = 寄生电容值
RC缓冲电路中的电阻值应该接近特征阻抗，电容值应该是寄生电容值的四到十倍。使用更大的电容可以轻微降低电压过冲，但要以更多的功率耗散和更低的逆变效率为代价。
在这部分，使用前面提到的五个步骤，可以计算出组成缓冲电路、用来降低图1中尖峰电压的适当电阻电容值。
找出谐振尖峰电压的频率。图3显示出它大约为35MHz。

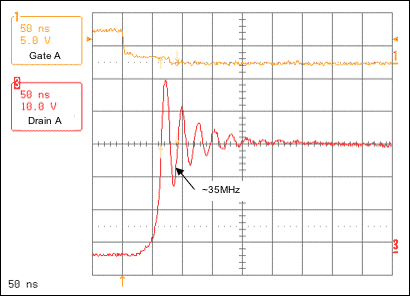

图3. 无缓冲电路的谐振尖峰电压的频率
在漏极和地线之间并联一个电容，以将谐振频率降至大约一半(17.5MHz)。如图4所示，330pF的并联电容即可将谐振频率降低至大约17.5MHz。
最佳电容值可以通过尝试并联不同容量的电容来确定。最好从小容量电容开始(比如100pF)，然后逐渐增大。
因为330pF的并联电容即可将谐振频率降至原来的二分之一，寄生电容值应该是其三分之一(大约110pF)。

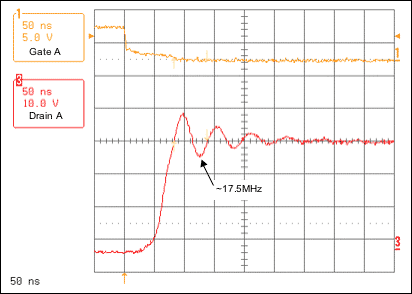

图4. 提供330pF并联电容时的谐振尖峰电压频率
计算寄生电感值。
寄生电感 = L = 1 / [(2 x 3.14 x 35MHz)2 * 110pF] = 0.188μH
计算特征阻抗。
特征阻抗 = Z = SQRT (0.188μH / 110pF) = 41
选择适当的电阻和电容值。缓冲电路中的电阻值R应该接近41Ω，而电容值C应该在寄生电容110pF的四到十倍之间。在本例中，我们选择电容C为1000pF，大约为寄生电容值的九倍。
图5显示了加入由39Ω电阻及1000pF电容组成的缓冲电路后的结果。

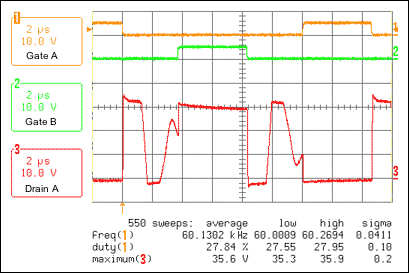

图5. 加入RC缓冲电路(39Ω, 1000pF)后的漏极电压
结论
通过一些简单的经验测量，即可确定推挽式驱动结构中阻容缓冲电路的适当值。该缓冲电路可以大大降低功率MOSFET漏极不期望出现的尖峰电压。
