【集成电路设计】MOS管的fT频率分析-KIA MOS管
信息来源：本站 日期：2022-06-08

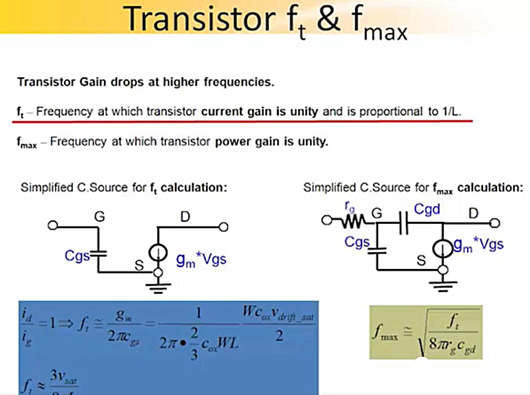

MOSFET的电流增益特征频率fT，用于表征MOSFET的电流放大的最高工作频率。

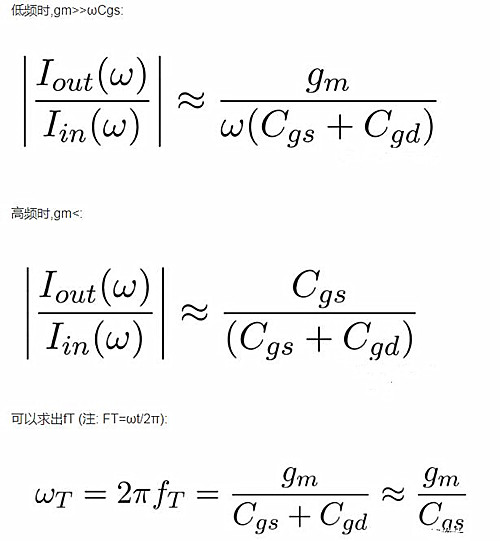

在MOS源极和漏极接交流地时，器件的小信号电流增益降至1的频率称为：“transit frequency”(fT)

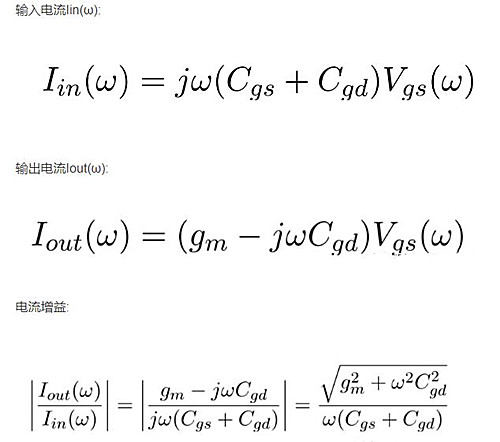

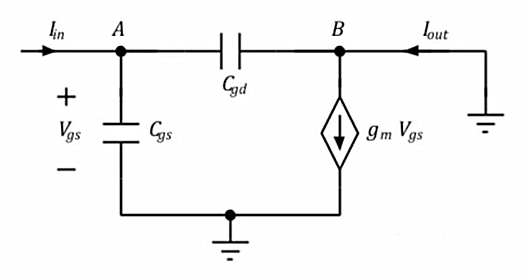

MOS的小信号模型如下：
影响因素：

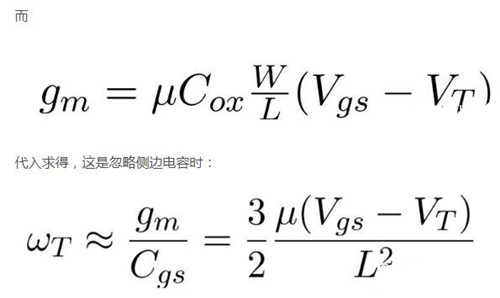

1) 增大Vgs可以增大FT
2) 减小沟道L会增大FT，所以使用工艺尺寸更小的MOS管，可以获得更高的工作频率。

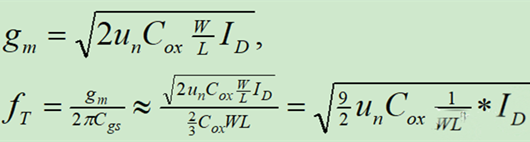

3) 增大偏置电流可以增大FT(FT:∝电流的平方根)
4) FT随着过驱动电压而增加，但随着垂直电场增强到一定程度，会导致迁移率明显逐渐减小，而使FT-Vod曲线变平,不再是线性直线。
