MOSFET放大器知识图文详解-KIA MOS管
信息来源：本站 日期：2022-05-16
1、信号放大
为何放大：
1).信号电压太小，不易察觉
2).信号功率太小，不能驱动负载
3).传输过程中信号易被噪声淹没
放大什么：
1).电压放大
2).电流放大
3).功率放大

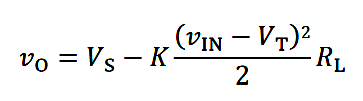

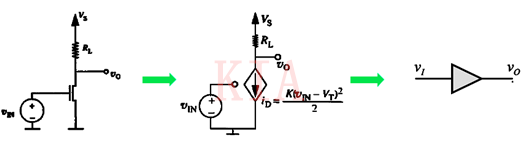

2、MOSFET放大器的等效模型

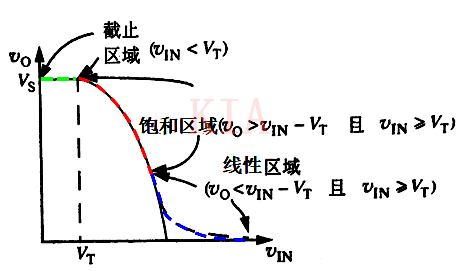

3、MOSFET放大器的工作区间
截止区：iDS为0，Vo恒为Vs。
饱和区：对应电流源模型，Vo随Vin快速变化。
线性区：对应电阻模型，Vo随Vin缓慢变化。
MOSFET电路仅在饱和区表现出放大器的性质。
4、MOSFET放大器的偏置
放大器必须在饱和区才能正常工作，即当输入的信号为0时，MOSFET应当加载合适的偏置电压。
当偏置电压为零时，不仅没有放大，而且输出严重失真。
偏置点选择有不同方法，如范围最大或增益最大。
1).范围最大：偏置电压取饱和区中点。
2).增益最大：偏置电压取截止电压Vt。
