MOS管符号箭头指向解析分享-KIA MOS管
信息来源：本站 日期：2022-05-11

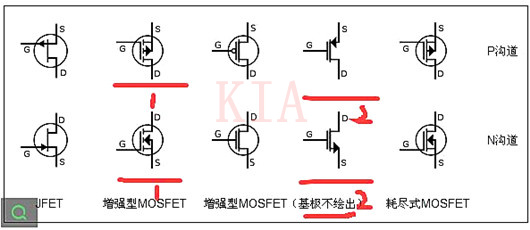

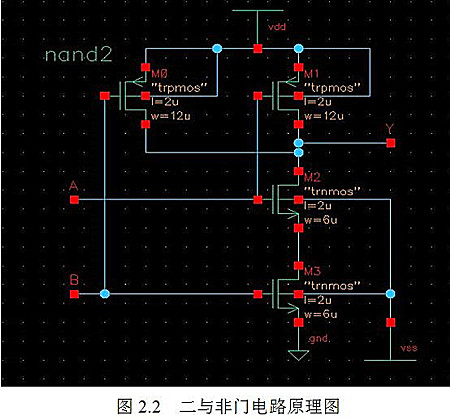

提问：同样是PMOS为什么没给出基极的时候，箭头是从外向里，而给出基极的时候，箭头是从里向外？（NMOS同样有着的问题）如下图所示；几种常见的MOSFET电路符号，加上结型场效应管(Junction Field-Effect Transistor,JFET)一起比较：
解答：在所有半导体元件中, 箭头的意义表示p-n结的方向.
这一传统记号是从二极管传下来的.
上图解释 (先做声明: 红色代表P型半导体, 蓝色代表N型半导体):

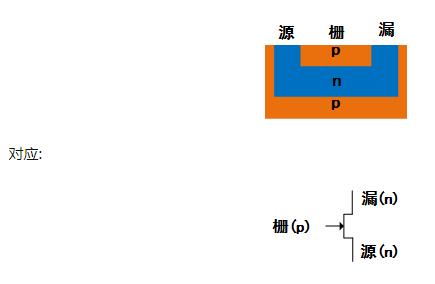

N-channel-JFET:

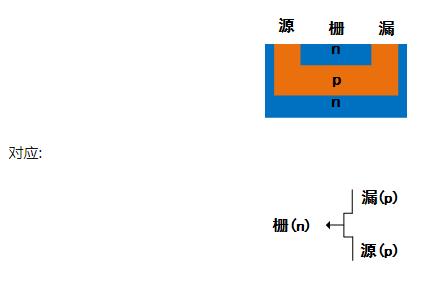

P-channel JFET:
给它上个电:

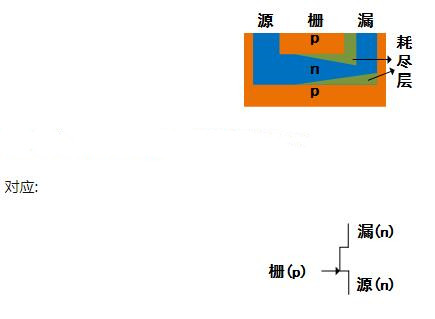

N-channel-JFET (Biased):
漏极和栅极之间的pn结没了；

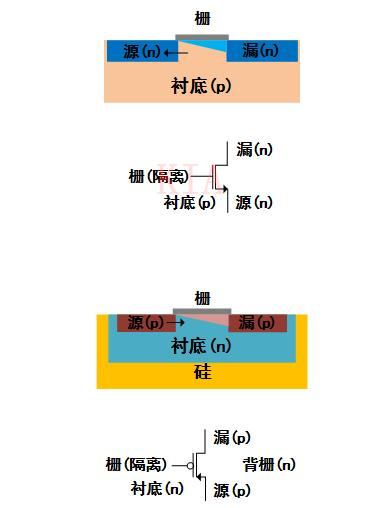

再来看看Enhanced MOSFET:

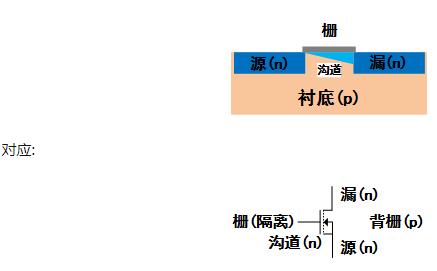

N 沟道:

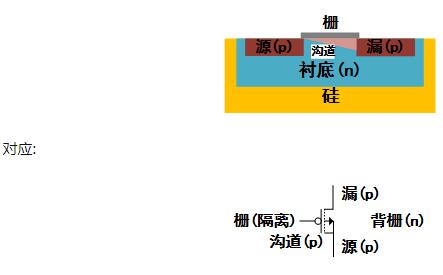

P沟道:

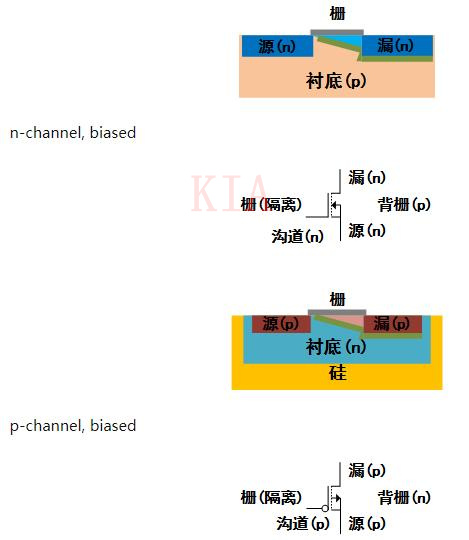

栅极又不对了；
耗尽层又把漏极给堵住啦；
如果我们不喜欢衬底, 不把它接出来的话:
