MOS管导通条件-PMOS、NMOS分享-KIA MOS管
信息来源：本站 日期：2022-04-24
MOS管的导通与截止由栅源电压来控制，对于增强型MOS管来说，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。
一般2V～4V就可以了。但是，MOS管分为增强型（常开型）和耗尽型（常闭型），增强型的管子是需要加电压才能导通的，而耗尽型管子本来就处于导通状态，加栅源电压是为了使其截止。
开关只有两种状态通和断，三极管和MOS管工作有三种状态，1、截止，2、线性放大，3、饱和（基极电流继续增加而集电极电流不再增加）。
使晶体管只工作在1和3状态的电路称之为开关电路，一般以晶体管截止，集电极不吸收电流表示关；以晶体管饱和，发射极和集电极之间的电压差接近于0V时表示开。
开关电路用于数字电路时，输出电位接近0V时表示0，输出电位接近电源电压时表示1。所以数字集成电路内部的晶体管都工作在开关状态。
NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。
PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

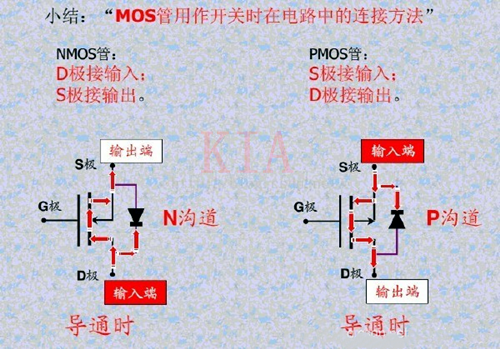

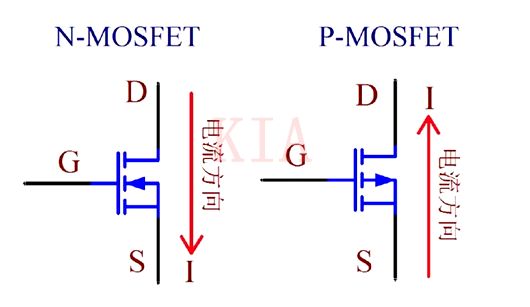

NMOS管的主回路电流方向为D→S，导通条件为VGS有一定的压差，一般为5~10V（G电位比S电位高）；
PMOS管的主回路电流方向为S→D，导通条件为VGS有一定的压差，一般为-5~-10V（S电位比G电位高）。
PMOS增强型管：uG-uS<0 , 且 |uG-uS|>|uGS(th)| ， uGS|th|是开启电压；
NMOS增强型管：uG-uS>0，且 |uG-uS|>|uGS(th)| ，uGS|th|是开启电压；
PMOS导通是在G和S之间加G负S正电压。NMOS相反。
比如AOD409是一款P型MOS管，其中uGS=-10V，所以uG-uS<-10V才能导通。同理LR8726参数uG=10V，所以uG-uS>10V才能导通。

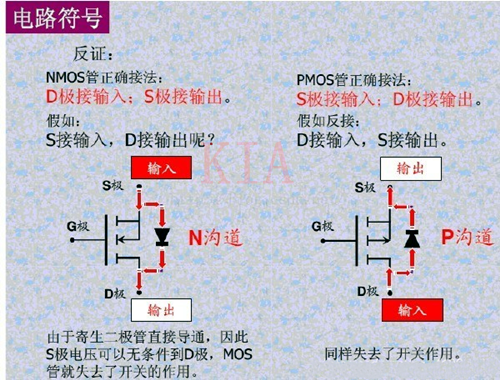

那么S极和D极输入输出反接又会怎样呢？
这里D极和S极反向也不绝对，前提是看电路怎么设计，如输入是地时也不用考虑寄生二极管直接导通的状况，图片上反接导致寄生二极管直接导通前提是输入为高电压，经过负载后直接流向地。这种情况是要避免出现的。否则MOS管就会失去了开关作用。
