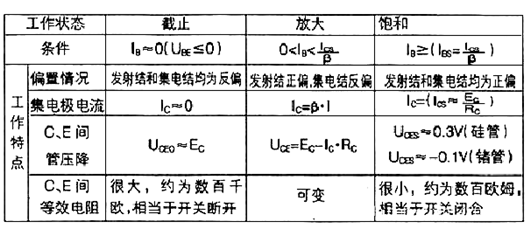

MOS管三个工作状态及三极管工作状态-KIA MOS管
信息来源：本站 日期：2022-03-29
1、工作性质：三极管用电流控制，MOS管属于电压控制。
2、成本问题：三极管便宜，MOS管贵。
3、功耗问题：三极管损耗大，MOS管较小。
4、驱动能力：mos管常用来电源开关，以及大电流地方开关电路。
MOS管是电压控制元件，而三级管是电流控制元件。在只允许从信号源取较少电流的情况下，应选用MOS管;而在信号电压较低，又允许从信号源取较多电流的条件下，应选用三极管。
电力电子技术中提及的单极器件是指只靠一种载流子导电的器件，双极器件是指靠两种载流子导电的器件。MOS管是应用一种多数载流子导电，所以称之为单极型器件，而三极管是既有多数载流子，也应用少数载流子导电。被称之为双极型器件。
有些MOS管的源极和漏极可以互换运用，栅压也可正可负，灵活性比三极管好。
MOS管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很便当地把很多MOS管集成在一块硅片上，因此MOS管在大范围集成电路中得到了普遍的应用。
MOS管具有较高输入阻抗和低噪声等优点，因而也被普遍应用于各种电子设备中。特别用MOS管做整个电子设备的输入级，可以获得普通三极管很难抵达的性能。
MOS管分红结型和绝缘栅型两大类，其控制原理都是一样的。
MOSFET工作区域的判定方法（NMOS）：
当 Vgs < Vth 时，截止区。
当 Vgs > Vth 且 Vds < Vgs - Vth 时，变阻区。
当 Vgs > Vth 且 Vds > Vgs - Vth 时，饱和区(恒流区)。
其中 Vth 是 MOS管 的一个重要参数——开启电压。
当MOS管工作在变阻区内时，其沟道是“畅通”的，相当于一个导体。在 Vds Vds < Vgs - Vth时近似满足V-I的线性关系，即有一个近似固定的阻值。此阻值受 Vgs 控制，故称变阻区域。
MOS管工作在饱和区（恒流区）与 BJT 的饱和区不同，称 MOS管此区为饱和区，主要表示 Vds 增加 Id 却几乎不再增加——也即电流饱和。其实在此饱和区内，MOS管 和 BJT 都处于受控恒流状态，故也称其为恒流区。
