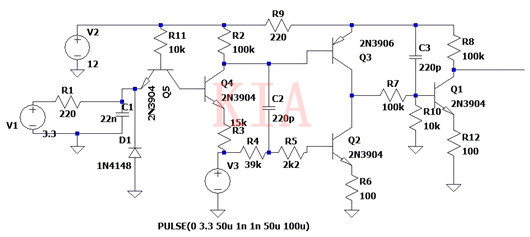

本文所示的是围绕二象限驱动器电路设计的PWM放大器电路（图1），该电路可以将3.3V或5V信号放大到更高的水平。
图1：围绕二象限驱动器电路设计的PWM放大器电路。
在此，R1和C1对晶体管Q4构成一个适度的滤波器。Q5发射极上的3.3V电压将对Q4的基极发射极结产生反向偏置，并使电流通过R11流向Q4的基极。流经Q4的电流驱动Q3和Q2，且该电流取决于PWM的水平。
当PWM接近3.3V时，从Q4流出的电流减少，这使得Q3处于非活动状态，而Q2则会吸收电流。在0V时，210μA的电流流过Q4，这将使上拉晶体管Q3导通。因此，来自二象限驱动器的输出信号将发生反转。
该电路为三个双极型晶体管(BJT)添加了三个衰减电阻器，这将使输出的最大电流实现最小化，并且它们还能消除PWM信号边缘的直通。此外，它们还提供了一定的输出短路保护。
C2和C3的添加，能进一步减少直通。来自二象限驱动器的PWM输出受到反转，电路添加了带衰减的共源极级，这能为我们提供原始PWM信号的放大反射。可以在输出端添加一个缓冲器来驱动RC模拟PWM转换器等负载。
电路在500Hz时的响应如图2所示。
图2：500Hz时的响应。
在低频时，响应非常好，边沿很陡，转换速度与原始PWM信号一样快。此外，延迟可以忽略不计。
10kHz时的响应如图3所示。
图3：10kHz时的响应。
在10kHz时，可以观察到传播延迟，而且现在的转换速度也没有那么快。
50kHz时的响应如图4所示。
图4：50kHz时的响应。
在50kHz时，响应变得更糟，但仍然没有那么糟糕。在此，关断瞬态有一个下降，传播延迟也非常显著。
因此，结果表明，该电路在高达10~20kHz的频率下具有非常好的性能。在更高的频率下，响应性能虽然有所下降，但仍然没有直通和其他噪声行为发生。
