电子电路：互锁电路工作原理及电路图-KIA MOS管
信息来源：本站 日期：2021-08-23
互锁电路就是电路和两个回路，互相锁定，一个动作另一个不能动作。

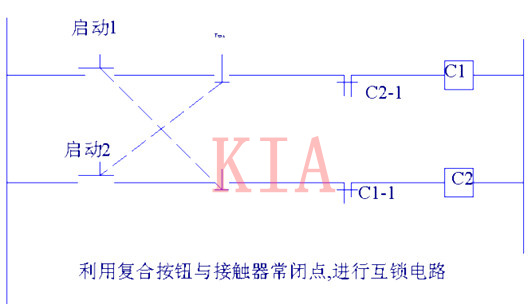

只要把两个回路互加一个常闭接点就行了，一个回路起动时能把另一个回路切断。
互锁电器控制或机械操作机构用语。
比如电器控制中同一个电机的“开”和“关”两个点动按钮应实现互锁控制，即按下其中一个按钮时，另一个按钮必须自动断开电路，这样可以有效防止两个按钮同时通电造成机械故障或人身伤害事故。
机械行业的某些场合也会用到类似的互锁控制机构。有按钮互锁，接触器互锁等。
当SB2按下时，电流通过K1、SB2、M2-2给J1供电，KM1吸合(电机顺转)，同时常开点M1-1也吸合接通．此时就可松开SB2，这叫自锁，M1-1叫自锁开关。
KM1吸合同时常闭点M1-2断开，切断J2的供电回路使J2无法吸合，这叫互锁。
M2-2是KM2的常闭点，只有J2断电释放、KM2断开时才会接通，所以叫互锁开关。

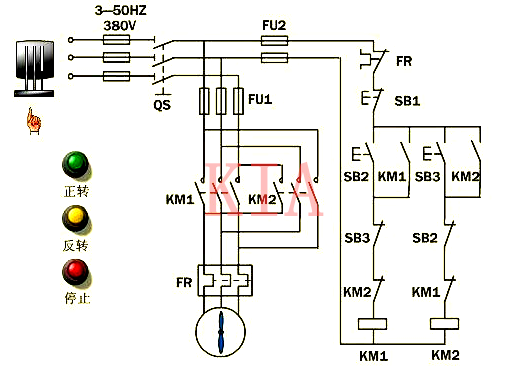

1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。这样就起到了互锁的作用。
