三极管基极电阻的选择方法-KIA MOS管
信息来源：本站 日期：2021-08-17

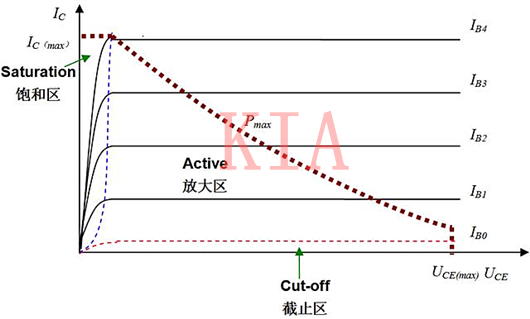

学过电路的朋友都清楚，三极管有三种工作区：截止区、放大区、饱和区，如下图所示：
1.截止区：当基极的偏置电压小于0.7V时，B极电流为零，CE极无电流流过，三极管处于不导通状态；
2.放大区：当基极的偏置电压等于0.7V时，CE极处于半导通状态，CE电流跟随B极电流发生变化，呈现电流的放大状态；
3.饱和区：当基极的偏置电压大于0.7V时，CE极电流达到一定程度不再跟随B极电流发生变化，CE极处于导通状态；

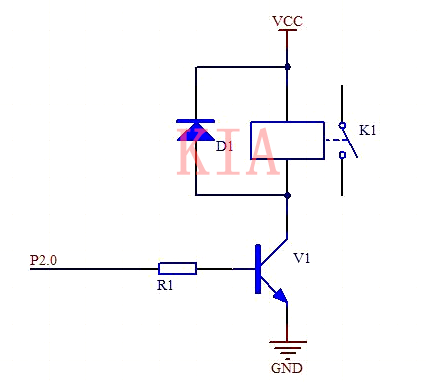

如上图所示，三极管控制继电器时，要处于那种工作状态呢？三极管不导通时工作于截至状态；控制继电器工作时，希望CE极的压降越小越好，处于饱和状态。
所以三极管控制继电器时应该处于截至状态和饱和状态。那基极的电阻该如何选取呢？

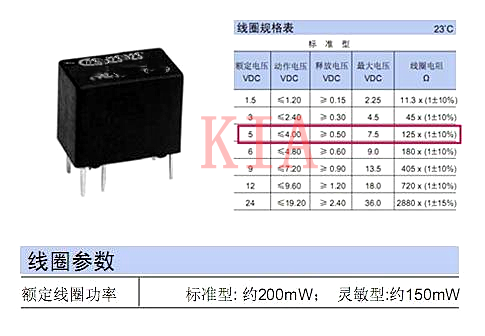

以某继电器为例，其参数如下所示：
1.继电器的工作电压为5V；
2.继电器的线圈电阻为125Ω；

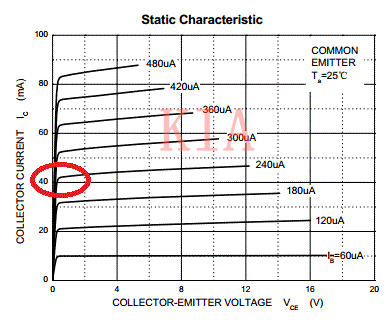

根据以上两个参数就可以确定，当继电器处于工作状态时，根据欧姆定律流过的继电器的电流为I=5/125=40mA。通过查阅S8050的数据手册，可以找到其特性曲线，如下图所示。
由图中可以看出，如果CE极流过的电流为40mA的话，那流过B极的电流大约为200uA，即：(5-0.7)V/0.0002A≈20K。
一般为了电路的稳定性考虑，将CE极电流的容量设计为计算值的2倍，即按照CE极电流为80mA来算的话，流过B极的电流约为480uA,4.3/0.00048≈9K。所以B极电阻最好10K以内，继电器才能很好的吸合。
