稳压二极管限流电阻如何选择分析-KIA MOS管
信息来源：本站 日期：2021-01-08
稳压二极管，英文名称Zener diode，又叫齐纳二极管 。稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更多的稳定电压。

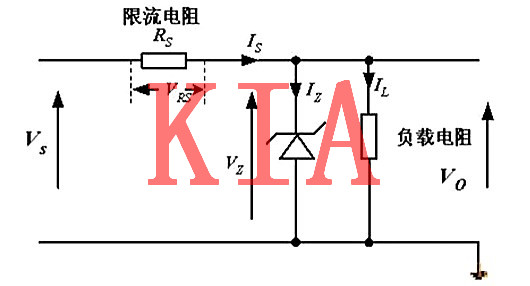

稳压二极管起电压调节作用，当负载电流减少时，限流电阻两端电压降便下降，输出电压上升，即相对地加大稳压二极管的反向电压，稳压电流IZ上升，使IRS亦上升，限流电阻RS的管压降便上升，输出电压下降，结果输出电压保持不变。缺点是不能获得较大输出电流。
电压调节百份比：
电压的稳定程度，比数愈低愈好，当直流电压输入VS或负载电流IL变动,其输出Vo可以保持在一定范围内不变。
VNL：无负载时的电压输出VFL：满载时的电压输出。
例:如上图的稳压器，在没有负载时其输出电压为7.5V，而在额定电流输出时，其输出电压为7.4V，求此稳压器的电压稳定度。
限流电阻的计算：
限流电阻(RS) ：
（1）提供VZ之工作电流。
（2）保护VZ不受过流损坏。
两个极端情况： （输入电压VS）VS = VS(Min)，IL = IL(Max)（IL为负载的工作电流）

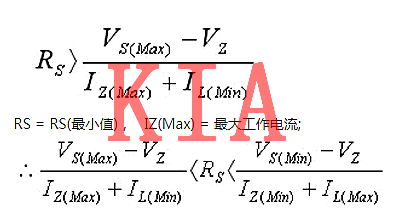

当VS = VS(Max)，IL = IL(Min) 时，

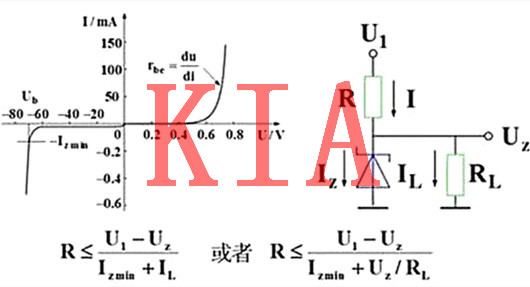

稳压二极管工作时需要保持一个最小稳定电流Izmin，当低于这个最小稳定电流时稳压二极管是不会工作的见附图，为了保证这个基本电流，限流电阻应按照附图下方的公式来设计。

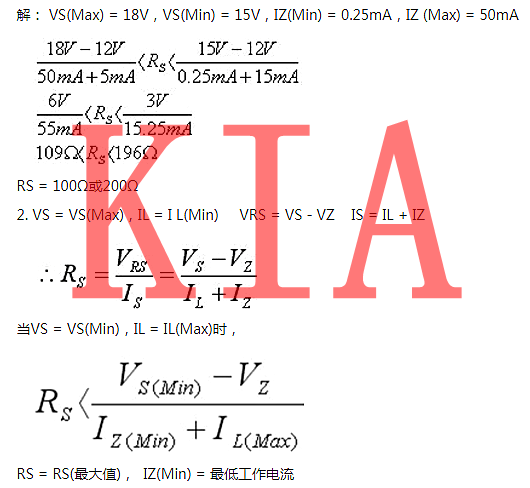

例1:如输入电压的变化为15V ~ 18V，负载电流变化为5mA ~ 15mA，而稳压二极管的稳压值VZ =12V，稳压电流IZ(Min)= 0.25mA，IZ(Max) = 50mA，求限流电阻RS的数值。
例二：已知稳压二极管输入电压U1=12V，稳压二极管稳定电压Uz=6V，最小稳定电流Izmin=2mA，负载电流IL=10mA，试计算限流电阻R。
解：R=(12V-6V)/(2mA+10mA)=6V/12mA=500欧，实际取R=470欧即可。
