本文整理了MOS管的一些基本使用电路，如下:

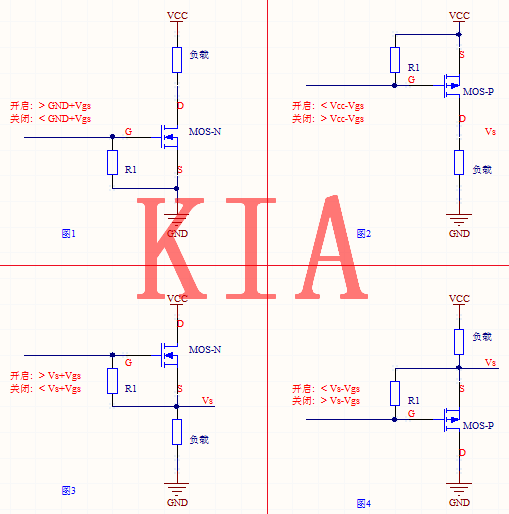

MOS管基本电路：上图是四种MOS管的使用电路，按使用环境的不同，一般有四种接法。
如图1，这是N管的最常用的一种电路，N管S端接地，D端接负载。则当G端信号电压大于GND+Vgs的时候，mos开启，当信号电压小于GND+Vgs时关闭。R1电阻使无外加信号时mos处于关闭状态。
如图2，这是P管通常使用的接法。P管S端接Vcc，D端接负载。则当G端信号电压小于VCC-Vgs的时候，mos开启，当信号电压大于VCC-Vgs时关闭。
以上两图中N管和P管的接法是通常电路中最常用的接法，也是mos管的普遍使用方法，如无特殊情况，MOS管在电路中就是按这两种接法使用。
下面图3和图4的使用接法则在一些特殊场合中会使用的，而且驱动方式也较为特殊。
如图3.此种N管的接法通常在开关电源中会出现。其特殊之处在于当MOS闭合的情况下，Vs=GND,所以信号电压只要大于Vs+Vgs，MOS就能打开，但是当MOS打开以后，则 Vs=Vcc，那么信号电压就必须大于Vcc+Vgs才能让MOS保持继续打开。
所以一般电路中很少使用，在开关电源电路中，则使用一个自举电路来抬高信号端的电压。
如图4，此电路很少用到，因为当mos导通以后，Vs=GND,则信号电压要小于GND-Vgs才能使得mos保持导通，所以信号电压要给一个负电压，电路更为麻烦，所以更少使用。
注：Vgs是mos管的最低开启电压，每个MOS管的规格书上有标明。
MOS管基本电路
导通条件
NMOS管和PMOS管的导通条件不一样。
对于NMOS，当Vg-Vs》Vgs（th）时，MOS管导通，即G极和S极的差大于一定值，MOS管会导通，但是也不能大太多，Vgs（th）和其他参数需要看MOS管的SPEC。
对于PMOS，和NMOS管是相反的，当Vs-Vg》vsg（th）时，PMOS管导通，即S极和G极的差大于一定值，MOS管会导通，但是也不能大太多，同样的，具体参数看SPEC。
基本开关电路
NMOS管一般用在信号控制上。

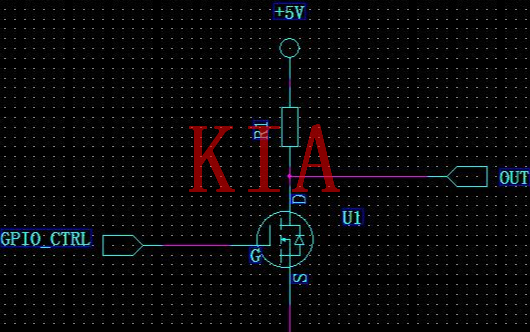

如下，当MOS管截止时，OUT通过电阻R1上拉至+5V，Vout=5V；当GPIO_CTRL电压大于MOS管开启电压时，MOS管导通，D极电压等于S极电压，OUT=0V；

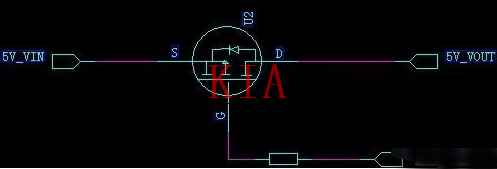

PMOS管常用在电源开关上。
当GPIO_CRTL=0V，S和G极压差大于MOS管开启电压时，MOS管导通，5V_VOUT=5V_VIN；
