基本开关型调整器

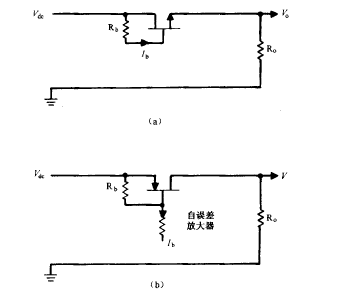

图1.3 (a)串接NPN型晶体管的线性调整器。若基极驱动由Vd，经Rb提供，则网压输入对应的纹波谷值电压与输出电压间必须存在最小压差以保证向内的基极驱动电流。(b)串接PNP型晶体管的线性调整器。使用PNP型晶体管时，所需基极电流不是取自Vd。，而是由基极向外流入电流放大器。Vd。不必比Va高2.5V，最小压差可以是0.5～I.OV串接PNP型晶体管的集成线性调整器现市场上有售，但价格很高。就集成电路制造工艺而言，在同样芯片上集成较大电流的PNP型晶体管比集成较小电流的NPN型晶体管更困难。
