MOS管开通,关断-了解MOS管的开通,关断原理分析-KIA MOS管
信息来源：本站 日期：2020-10-14
了解MOS管的开通,关断原理你就会发现，使用PMOS做上管、NMOS做下管比较方便。使用PMOS做下管、NMOS做上管的电路设计复杂，一般情况下意义不大，所以很少采用。
下面先了解MOS管的开通,关断原理，请看下图：

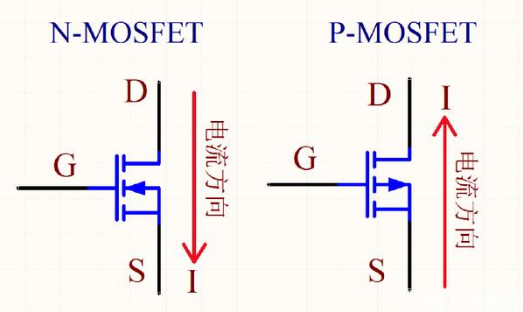

NMOS管的主回路电流方向为D→S，导通条件为VGS有一定的压差，一般为5~10V（G电位比S电位高）；而PMOS管的主回路电流方向为S→D，导通条件为VGS有一定的压差，一般为-5~-10V（S电位比G电位高），下面以导通压差6V为例。
NMOS管

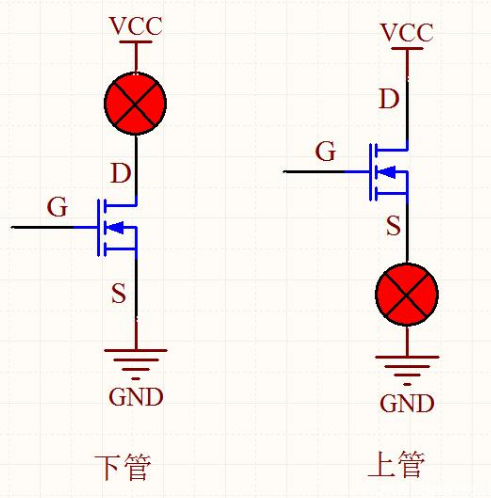

使用NMOS当下管，S极直接接地（为固定值），只需将G极电压固定值6V即可导通；若使用NMOS当上管，D极接正电源，而S极的电压不固定，无法确定控制NMOS导通的G极电压，因为S极对地的电压有两种状态，MOS管截止时为低电平，导通时接近高电平VCC。当然NMOS也是可以当上管的，只是控制电路复杂，这种情况必须使用隔离电源控制，使用一个PMOS管就能解决的事情一般不会这么干，明显增加电路难度。
PMOS管

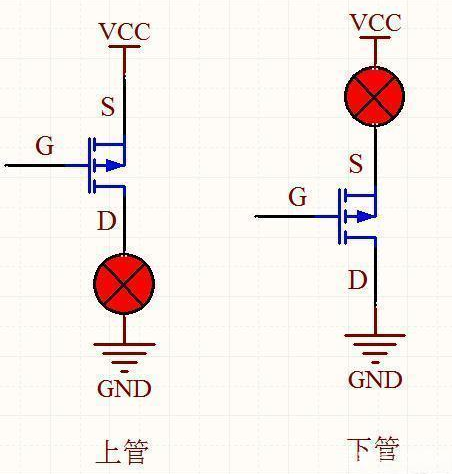

使用PMOS当上管，S极直接接电源VCC，S极电压固定，只需G极电压比S极低6V即可导通，使用方便；同理若使用PMOS当下管，D极接地，S极的电压不固定（0V或VCC），无法确定控制极G极的电压，使用较麻烦，需采用隔离电压设计。
功率mosfet的三个端口，G极，D极，S极。G极控制mosfet的开通，关断，给GS极之间加正向电压（高电平）[url=13/]，达到导通电压门槛值之后就能导通。同理，[url=15/]给一个低电压（低电平）mosfet就能关断。既然是高低电平当然能用PWM实现，不过在具体应用中，应考虑PWM输出高低电平电压范围，PWM电压的输出驱动能力等。
驱动能力太小，即使电压很高，依然无法驱动开通MOS管。这时候需要在PWM电路之后接PWM驱动电路，再来控制功率mosfet。这个PWM应该是具有负脉冲，可以快速关断MOS管。
如何加快MOS管关断
可以在栅极加个跟随器来驱动栅极，可以缩短开关时间，在栅极加个电阻或电容到地对场管开关的过程进行放电。要有栅极泄防回路管子才能快速顺利地截止。由于栅极和衬底之间有一层薄薄的二氧化硅绝缘层，所以栅极和衬底之间相当于存在一个电容。
当G加上电压后就会给这个电容充电，当G上的电压撤掉后若G悬空电容的电荷是不能马上放掉的，实际上G极的电压仍然存在一段时间，所以不会马上截止。实际使用时当要求管子截止时必须要在GS之间建立泄放回路（比如直接短路或通过电阻放电）。
