解析mos芯片输出驱动为什么一般用pmos做上管 nmos做下管-KIA MOS管
信息来源：本站 日期：2020-08-07

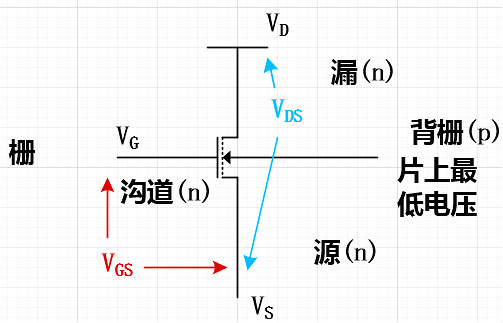

不只是输出驱动. 整个 数字 CMOS (Complementary-MOSFET) Technology的核心 都是: PMOS Pull-up, NMOS Pull-down。原因是PMOS适合传导高电平 (接近VDD), NMOS适合传导低电平(接近GND/VSS)。在CMOS Technology下, 正常NMOS是长这样的：

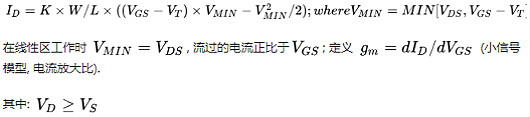

NMOS一阶电流公式如下：

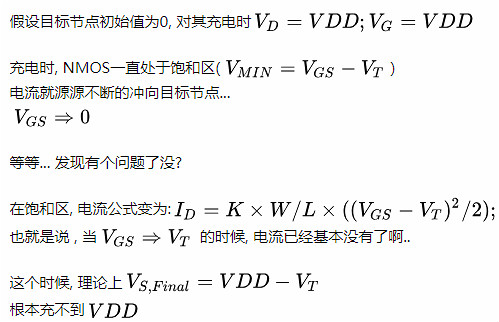

那么假设我们用NMOS来传输一个高电平: 我们就需要这么连接:

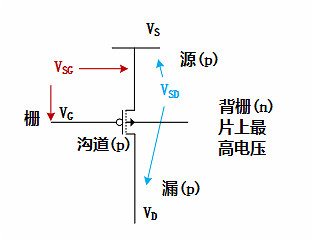

那换成PMOS呢?来看看:
电流公式类似:

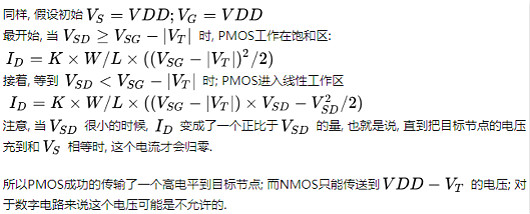

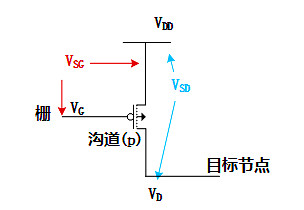

那么如果用PMOS传输一个高电平:
