mos器件的工作原理是什么？MOS管是什么？MOS管全称金属—氧化物—半导体场效应晶体管或称金属—绝缘体—半导体场效应晶体管，英文名metal oxide semiconductor，属于场效应管中的绝缘栅型，因此，MOS管有时候又称为绝缘栅场效应管。

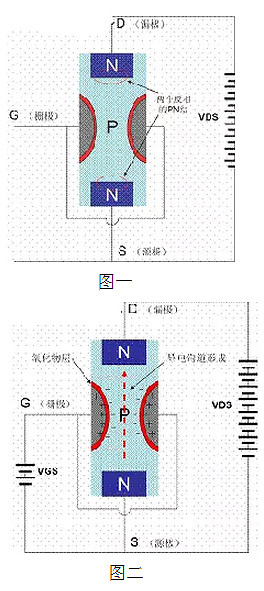

mos器件的工作原理，从上图一可以看出增强型MOS管的漏极D和源极S之间有两个背靠背的PN结。
当栅-源电压VGS=0时，即使加上漏-源电压VDS，总有一个PN结处于反偏状态，漏-源极间没有导电沟道（没有电流流过），所以这时漏极电流ID=0。
此时若在栅-源极间加上正向电压，图二所示，即VGS＞0，则栅极和硅衬底之间的SiO2绝缘层中便产生一个栅极指向P型硅衬底的电场，由于氧化物层是绝缘的，栅极所加电压VGS无法形成电流，氧化物层的两边就形成了一个电容，VGS等效是对这个电容充电，并形成一个电场，随着VGS逐渐升高，受栅极正电压的吸引，在这个电容的另一边就聚集大量的电子并形成了一个从漏极到源极的N型导电沟道，当VGS大于管子的开启电压VT（一般约为 2V）时，N沟道管开始导通，形成漏极电流ID，我们把开始形成沟道时的栅-源极电压称为开启电压，一般用VT表示?？刂普ぜ缪筕GS的大小改变了电场的强弱，就可以达到控制漏极电流ID的大小的目的，这也是MOS管用电场来控制电流的一个重要特点，所以也称之为场效应管。

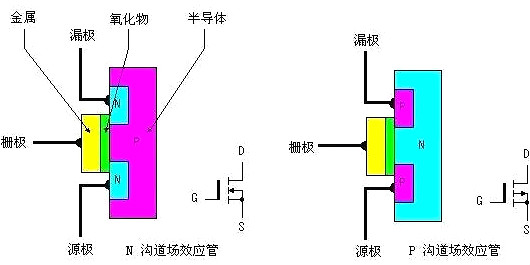

讲了mos器件的工作原理后，现在来了解一下MOS管的构造。在一块掺杂浓度较低的P型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的N+区，并用金属铝引出两个电极，分别作为漏极D和源极S。然后在漏极和源极之间的P型半导体表面复盖一层很薄的二氧化硅(Si02)绝缘层膜，在再这个绝缘层膜上装上一个铝电极，作为栅极G。这就构成了一个N沟道(NPN型)增强型MOS管。显然它的栅极和其它电极间是绝缘的。图2所示 A 、B分别是它的结构图和代表符号。
同样用上述相同的方法在一块掺杂浓度较低的N型半导体硅衬底上，用半导体光刻、扩散工艺制作两个高掺杂浓度的P+区，及上述相同的栅极制作过程，就制成为一个P沟道(PNP型)增强型MOS管。下图所示分别是N沟道和P沟道MOS管道结构图和代表符号。
图2
上述mos器件的工作原理中可以看出，MOS管的栅极G和源极S之间是绝缘的，由于Sio2绝缘层的存在，在栅极G和源极S之间等效是一个电容存在，电压VGS产生电场从而导致源极-漏极电流的产生。此时的栅极电压VGS决定了漏极电流的大小，控制栅极电压VGS的大小就可以控制漏极电流ID的大小。这就可以得出如下结论：
1) MOS管是一个由改变电压来控制电流的器件，所以是电压器件。
2) MOS管道输入特性为容性特性，所以输入阻抗极高。
上图是N沟道MOS管的符号，图中D是漏极，S是源极，G是栅极，中间的箭头表示衬底，如果箭头向里表示是N沟道的MOS管，箭头向外表示是P沟道的MOS管。
在实际MOS管生产的过程中衬底在出厂前就和源极连接，所以在符号的规则中;表示衬底的箭头也必须和源极相连接，以区别漏极和源极。
P沟道MOS管的符号
MOS管应用电压的极性和我们普通的晶体三极管相同，N沟道的类似NPN晶体三极管，漏极D接正极，源极S接负极，栅极G正电压时导电沟道建立，N沟道MOS管开始工作。
同样P道的类似PNP晶体三极管，漏极D接负极，源极S接正极，栅极G负电压时，导电沟道建立，P沟道MOS管开始工作。
1) 场效应管的源极S、栅极G、漏极D分别对应于三极管的发射极e、基极b、集电极c，它们的作用相似。
2) 场效应管是电压控制电流器件，由VGS控制ID，普通的晶体三极管是电流控制电流器件，由IB控制IC。MOS管道放大系数是(跨导gm)当栅极电压改变一伏时能引起漏极电流变化多少安培。晶体三极管是电流放大系数(贝塔β)当基极电流改变一毫安时能引起集电极电流变化多少。
3) 场效应管栅极和其它电极是绝缘的，不产生电流;而三极管工作时基极电流IB决定集电极电流IC。因此场效应管的输入电阻比三极管的输入电阻高的多。
4) 场效应管只有多数载流子参与导电;三极管有多数载流子和少数载流子两种载流子参与导电，因少数载流子浓度受温度、辐射等因素影响较大，所以场效应管比三极管的温度稳定性好。
5) 场效应管在源极未与衬底连在一起时，源极和漏极可以互换使用，且特性变化不大，而三极管的集电极与发射极互换使用时，其特性差异很大，b 值将减小很多。
6) 场效应管的噪声系数很小，在低噪声放大电路的输入级及要求信噪比较高的电路中要选用场效应管。
7) 场效应管和普通晶体三极管均可组成各种放大电路和开关电路，但是场效应管制造工艺简单，并且又具有普通晶体三极管不能比拟的优秀特性，在各种电路及应用中正逐步的取代普通晶体三极管，目前的大规模和超大规模集成电路中，已经广泛的采用场效应管。
