线性调整器
信息来源：本站 日期：2017-05-15

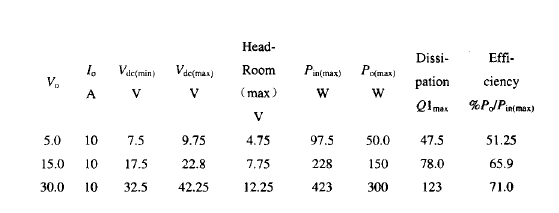

线性调整器的主要缺陷是串接晶体管存在过大功耗 。一切的负载电流都必需经过串接 晶体管，其功耗为 C V卢c -Vo ） 。大多数状况下 ，串接 NPN型晶体管的最小压差（c-V.）为2.5V。因而，若直流输入电压由工频变压器次级整流取得，则次级臣数选择应保证交流网压最低时对应的整流电压为（Vo+2.5)C这里假定整流滤波电容足够大，可疏忽纹波）。但这样做，交流网压动摇最高时压差将大很多，串接晶体管损耗严重，电源效率明显降低。在工频变压器次级整流电压对应网压动摇最低已有2.sv·压差的状况下，这种网压动摇越高电源效率越低的现象在额定输出电压较低时更为严重 。以下三台不同规格的线性调整器的参数可阐明这一点，三台调整器的输出分别为SV/IOA、15V/10A和30V/10A。设次级滤波电容足够大，输入电压绞波可疏忽。次级整流取得的直流电压的动摇范围与交流网压动摇范围对应，均为士15%。若网压输入最低（-15%）时，变压器次级电压为 （ Vo+2.5 ） ，则网压输入最高 （ ＋15%） 时，最大直流输入电压为 1.30V如
从上面数据可见 ，直流输出电压低时调整器的效率比输出电压高时低很多 。若不疏忽输 入网压纹波且允许网压动摇士 15%，则 5V 输出调整器的效率只 有 32% 35%。
