驱动电路(Drive Circuit)，位于主电路和控制电路之间，用来对控制电路的信号进行放大的中间电路（即放大控制电路的信号使其能够驱动功率晶体管），称为驱动电路。
驱动电路的作用：将控制电路输出的PWM脉冲放大到足以驱动功率晶体管—开关功率放大作用。
1、直接耦合型驱动电路

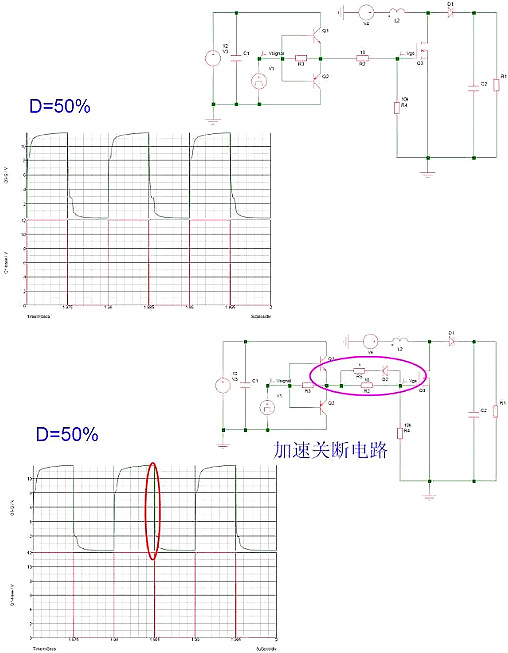

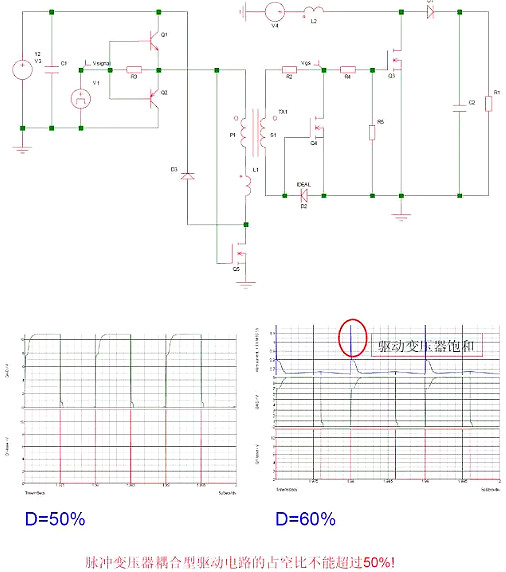

2、脉冲变压器耦合型驱动电路

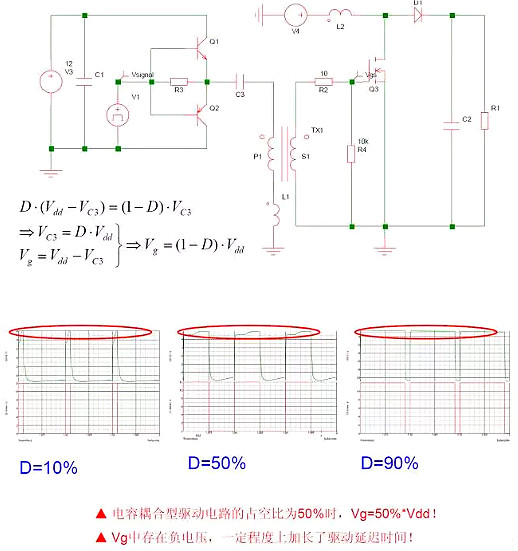

3、电容耦合型驱动电路

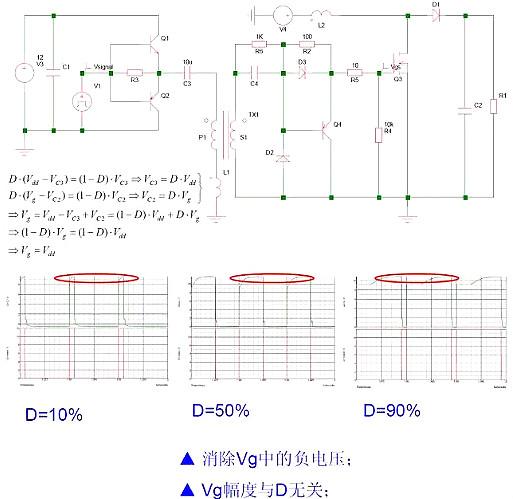

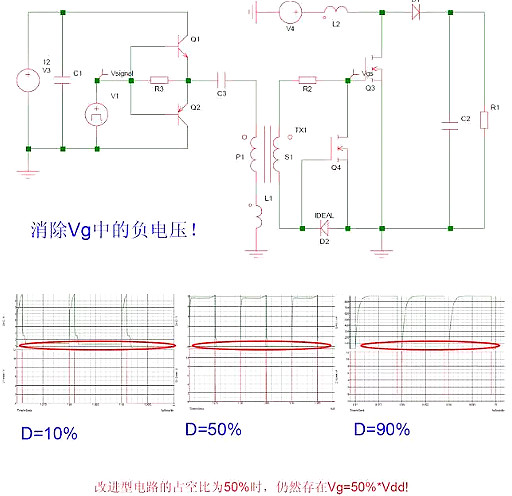

4、电容耦合型驱动电路–改进型I

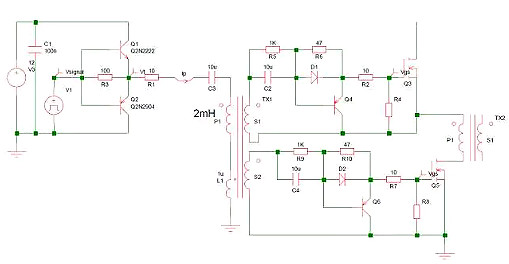

5、电容耦合型驱动电路–改进型II
6、用于双管正激的驱动电路

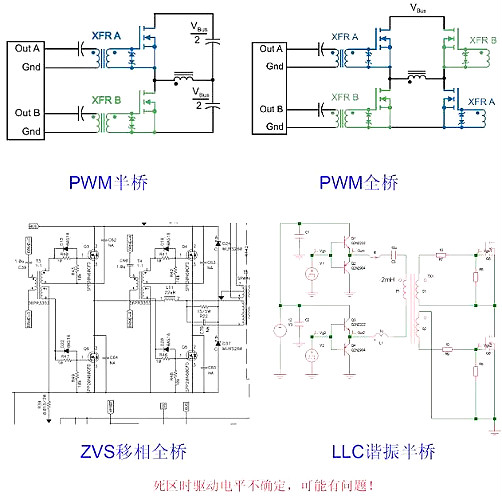

7、用于桥式变换器的驱动电路

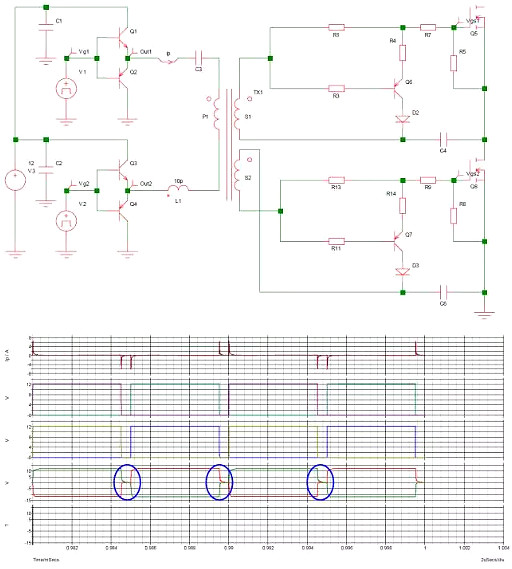

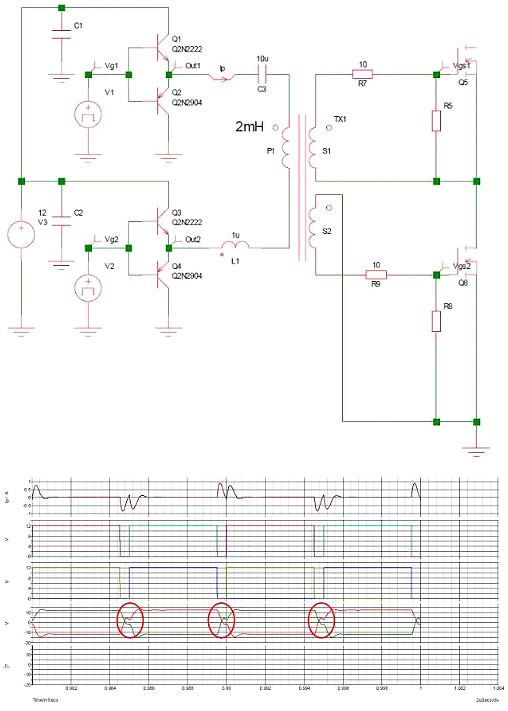

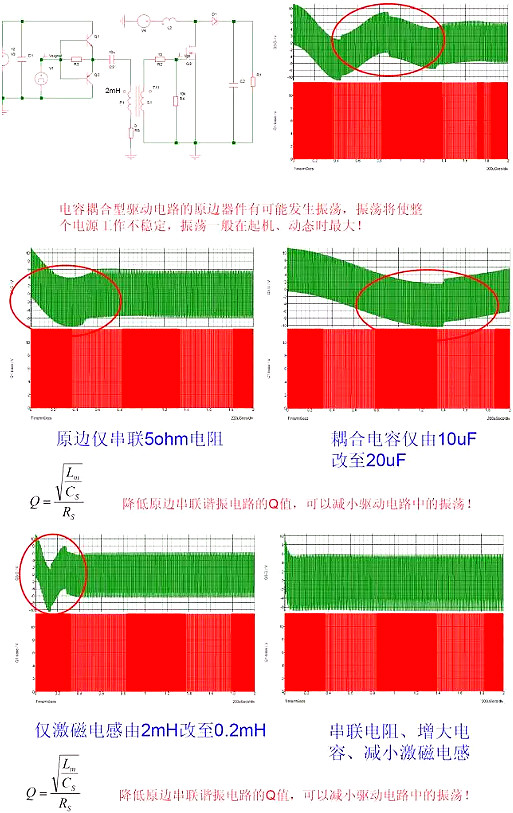

1、电容耦合型驱动电路中的振荡
2、桥式变换器中的驱动–常用电路
3、桥式变换器中的驱动–改进电路

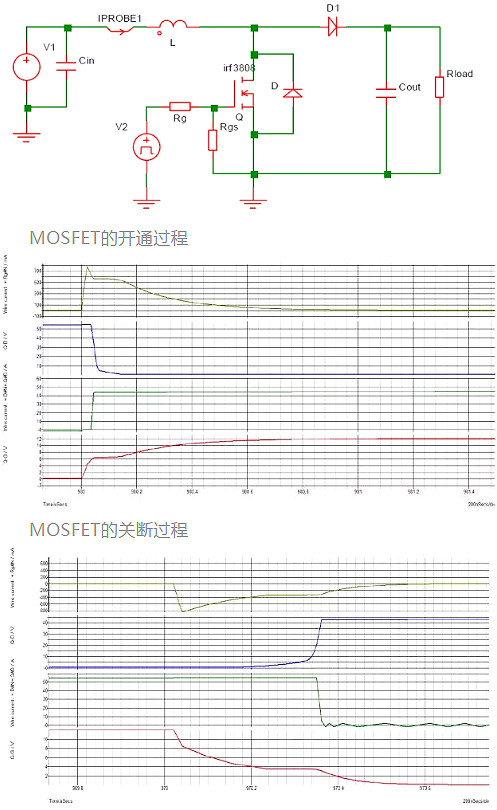

驱动电路的实质是给栅极电容充放电
开通：
1.驱动电压足够高，一般>10V；（减小RDS(on))
2.足够的瞬态驱动电流，快的上升沿； (加速开通）
3.驱动电路内阻抗小。 (加速开通）
关断：
1. 足够的瞬态驱动电流，快的下降沿； (加速关断）
2. 驱动电路内阻抗小。 (加速关断）
3. 驱动加负压。 (防止误导通）
