本文主要介绍功率mos器件厂家，先看看功率mos器件的一些知识，功率mos器件的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。导电机理与小功率mos管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET大都采用垂直导电结构，又称为VMOSFET（Vertical MOSFET），大大提高了MOSFET器件的耐压和耐电流能力。
功率MOSFET为多元集成结构，如国际整流器公司（International Rectifier）的HEXFET采用了六边形单元；西门子公司（Siemens）的SIPMOSFET采用了正方形单元；摩托罗拉公司（Motorola）的TMOS采用了矩形单元按“品”字形排列。
截止：漏源极间加正电源，栅源极间电压为零。P基区与N漂移区之间形成的PN结J1反偏，漏源极之间无电流流过。
导电：在栅源极间加正电压UGS，栅极是绝缘的，所以不会有栅极电流流过。但栅极的正电压会将其下面P区中的空穴推开，而将P区中的少子—电子吸引到栅极下面的P区表面。
当UGS大于UT（开启电压或阈值电压）时，栅极下P区表面的电子浓度将超过空穴浓度，使P型半导体反型成N型而成为反型层，该反型层形成N沟道而使PN结J1消失，漏极和源极导电。
深圳市可易亚半导体科技有限公司.是一家专业从事中、大、功率场效应管(MOSFET)、快速恢复二极管、三端稳压管开发设计，集研发、生产和销售为一体的国家高新技术企业。

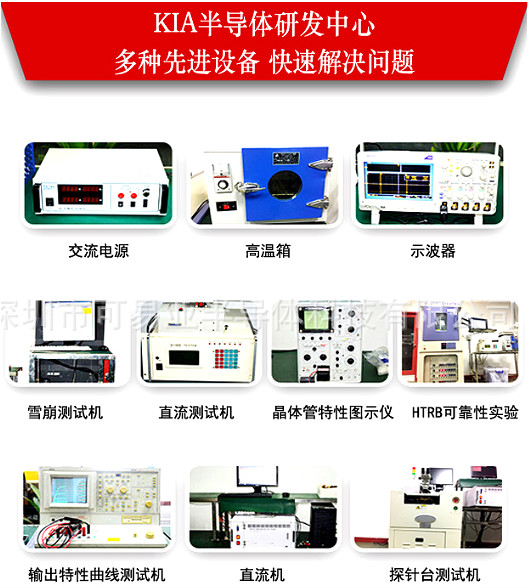

KIA半导体现已经拥有了独立的研发中心，研发人员以来自韩国(台湾)超一流团队，可以快速根据客户应用领域的个性来设计方案，同时引进多台国外先进设备，业务含括功率器件的直流参数检测、雪崩能量检测、可靠性实验、系统分析、失效分析等领域。
强大的研发平台，使得KIA在工艺制造、产品设计方面拥有知识产权35项，并掌握多项场效应管核心制造技术。自主研发已经成为了企业的核心竞争力。

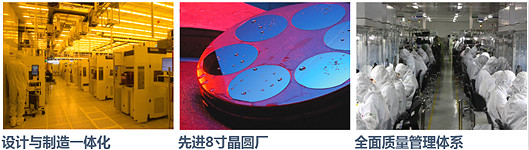

从设计研发到制造再到仓储物流，KIA半导体真正实现了一体化的服务链，真正做到了服务细节全到位的品牌内涵，我们致力于成为场效应管（MOSFET）功率器件领域的领跑者，为了这个目标，KIA半导体正在持续创新，永不止步！

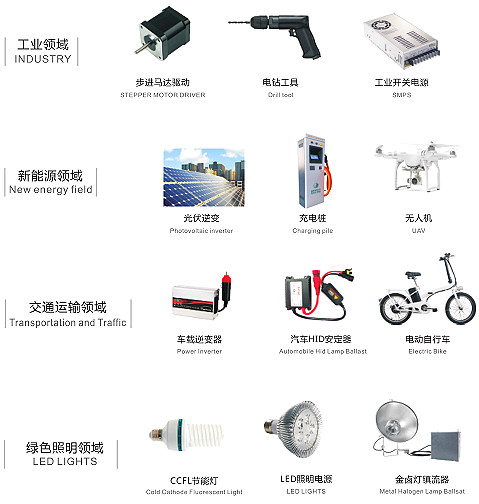

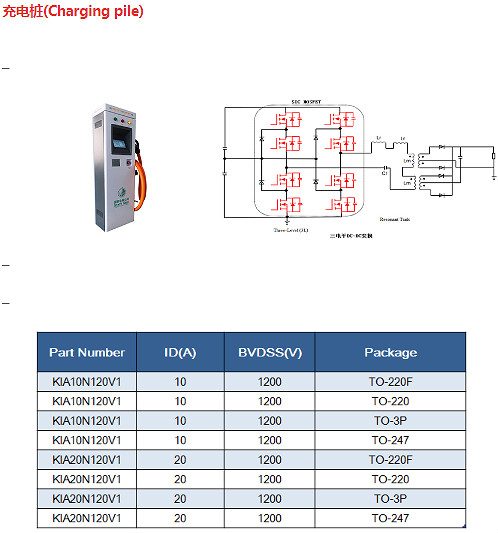

KIA半导体的产品涵盖工业、新能源、交通运输、绿色照明四大领域，不仅包括光伏逆变及无人机、充电桩、这类新兴能源，也涉及汽车配件、LED照明等家庭用品。KIA专注于产品的精细化与革新，力求为客户提供最具行业领先、品质上乘的科技产品。

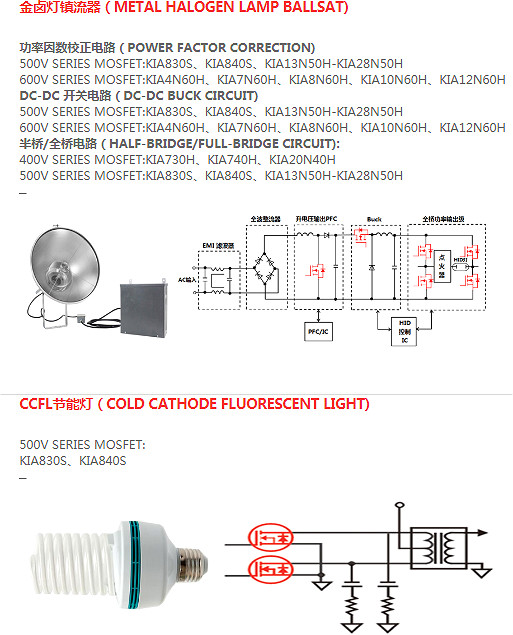

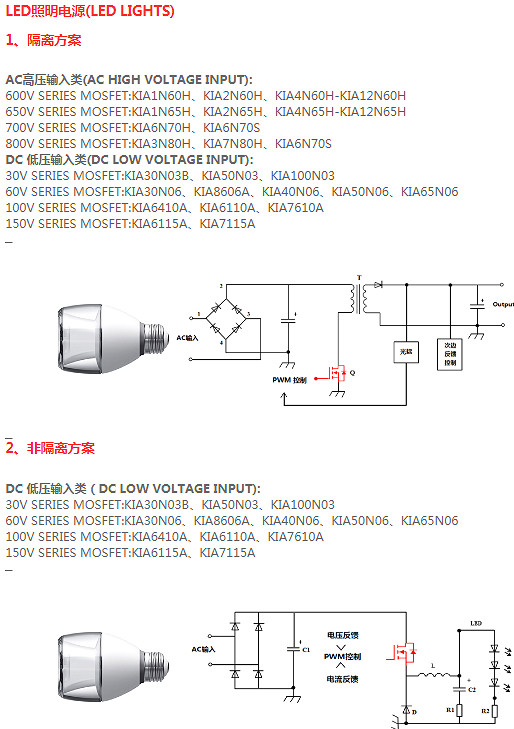

1、绿色照明领域

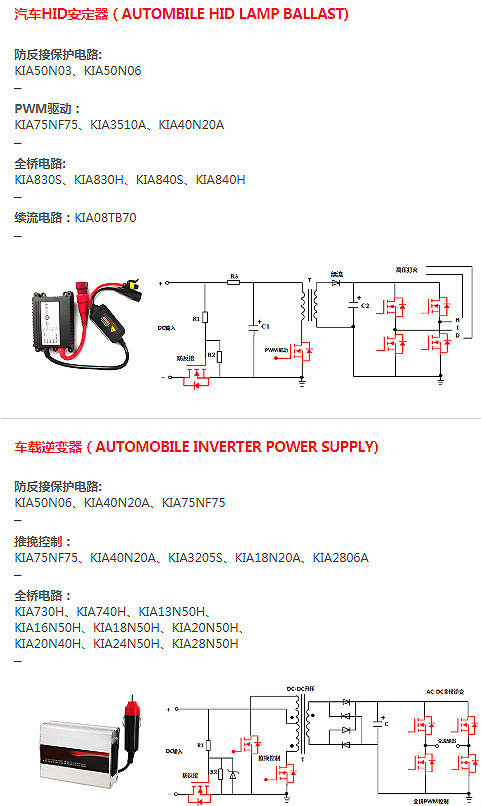

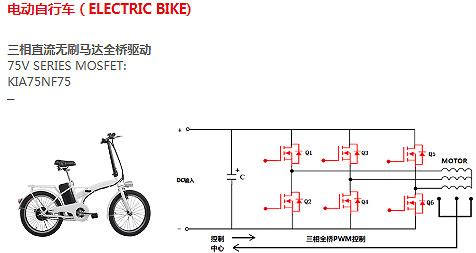

2、交通运输领域

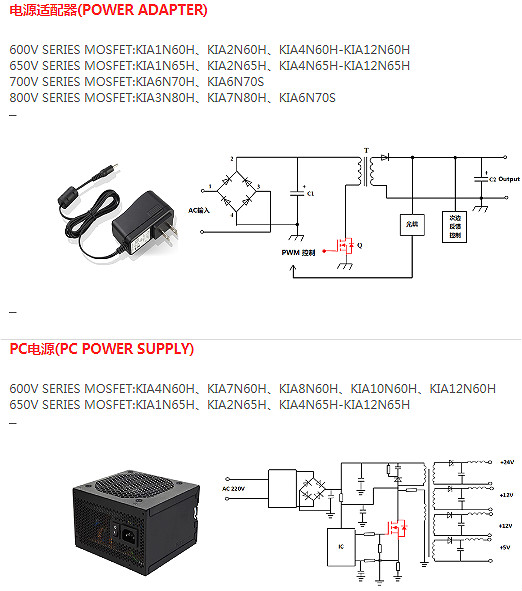

3、家用电器领域

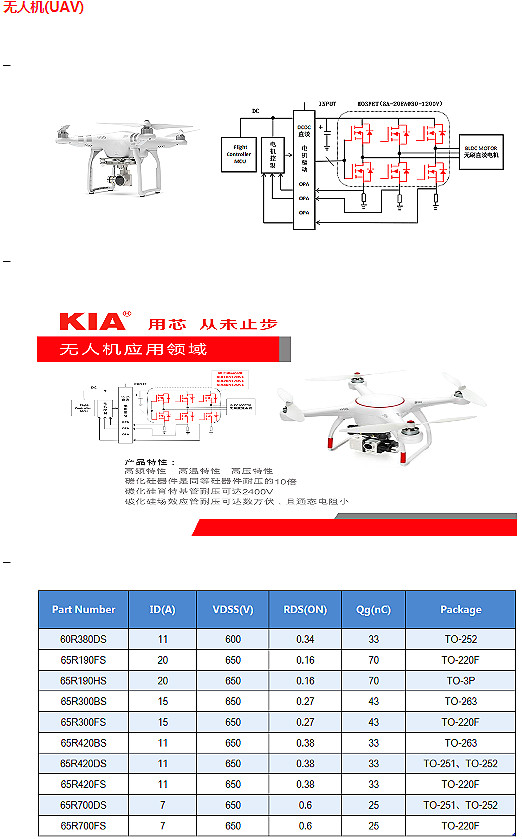

4、新型科技领域

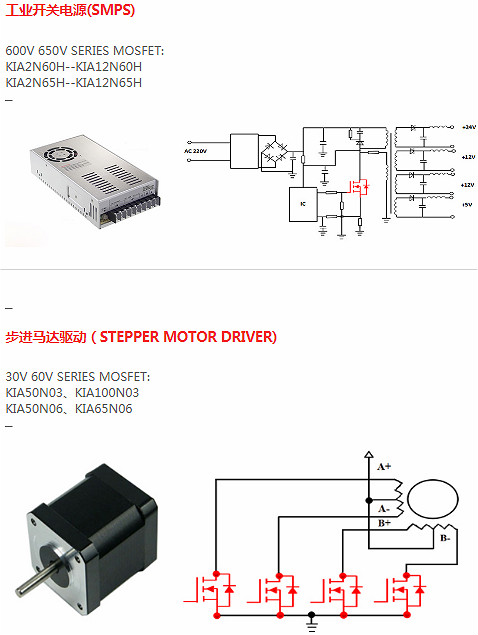

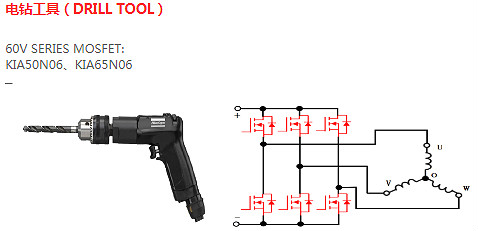

5、传统工业领域
