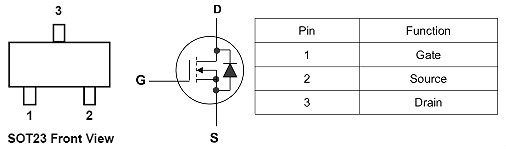

1、mos管2300引脚实物图

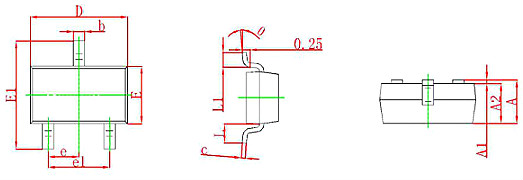

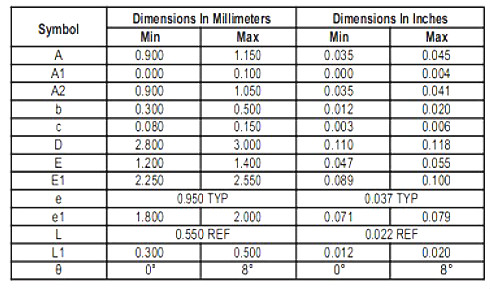

2、mos管2300引脚尺寸图
产品型号：KIA2300
工作方式：6.0A/20V
漏源电压：20V
栅源电压：±10A
漏电流连续：6.0A
脉冲漏极电流：20A
耗散功率：1.25W
热电阻：100℃/V
漏源击穿电压：20V
栅极阈值电压：0.5V
输入电容：888PF
输出电容：144PF
上升时间：14.5ns

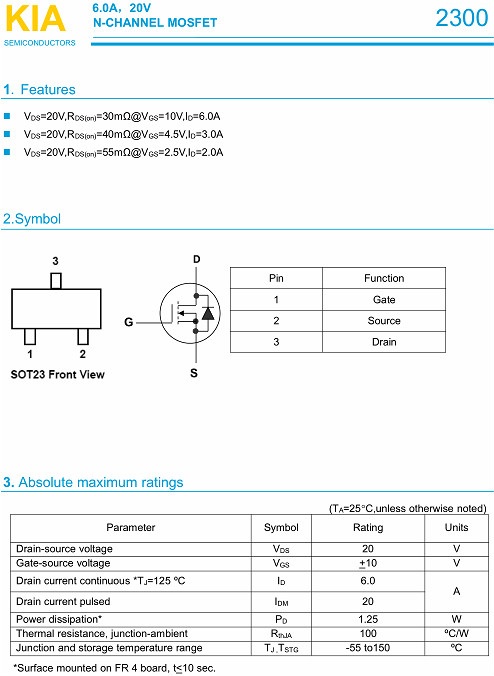

查看及下载详情，请点击下图。
1、用10K档，内有15伏电池。可提供导通电压。
2、因为栅极等效于电容，与任何脚不通，不论N管或P管都很容易找出栅极来，否则是坏管。
3、利用表笔对栅源间正向或反向充电，可使漏源通或断，且由于栅极上电荷能保持，上述两步可分先后，不必同步，方便。但要放电时需短路管脚或反充。
4、大都源漏间有反并二极管，应注意，及帮助判断。
5、大都封庄为字面对自已时，左栅中漏右源。以上前三点必需掌握，后两点灵活运用，很快就能判管脚，分好坏。
如果对新拿到的不明MOS管，可以通过测定来判断脚极，只有准确判定脚的排列，才能正确使用。
①栅极G的测定：用万用表R&TImes;100档，测任意两脚之间正反向电阻，若其中某次测得电阻为数百Ω），该两脚是D、S，第三脚为G。
②漏极D、源极S及类型判定：用万用表R&TImes;10kΩ档测D、S问正反向电阻，正向电阻约为0.2&TImes;10kΩ，反向电阻（5一∞）X100kΩ。在测反向电阻时，红表笔不动，黑表笔脱离引脚后，与G碰一下，然后回去再接原引脚，出现两种情况：
a．若读数由原来较大值变为0（0×10kΩ），则红表笔所接为S，黑表笔为D。用黑表笔接触G有效，使MOS管D、S间正反向电阻值均为0Ω，还可证明该管为N沟道。
b．若读数仍为较大值，黑表笔不动，改用红表笔接触G，碰一下之后立即回到原脚，此时若读数为0Ω，则黑表笔接的是S极、红表笔为D极，用红表笔接触G极有效，该MOS管为P沟道。
