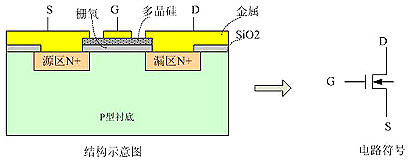

MOSFET管损坏的原因主要有哪些？MOSFET,是一种可以广泛使用在模拟电路与数字电路的场效晶体管，MOSFET依照其“通道”（工作载流子）的极性不同，可分为“N型”与“P型” 的两种类型，通常又称为NMOSFET与PMOSFET，其他简称上包括NMOS、PMOS等。
如果在漏极-源极间外加超出器件额定VDSS的电涌电压，而且达到击穿电压V(BR)DSS （根据击穿电流其值不同），并超出一定的能量后就发生破坏的现象。

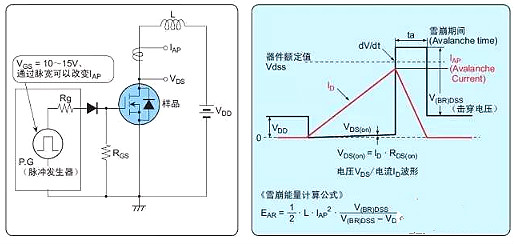

在介质负载的开关运行断开时产生的回扫电压，或者由漏磁电感产生的尖峰电压超出功率MOSFET的漏极额定耐压并进入击穿区而导致破坏的模式会引起雪崩破坏。
典型电路如下：
由超出安全区域引起发热而导致的。发热的原因分为直流功率和瞬态功率两种。
直流功率原因：外加直流功率而导致的损耗引起的发热
1、导通电阻RDS(on)损耗（高温时RDS(on)增大，导致一定电流下，功耗增加）
2、由漏电流IDSS引起的损耗（和其他损耗相比极小）
瞬态功率原因：外加单触发脉冲
1、负载短路

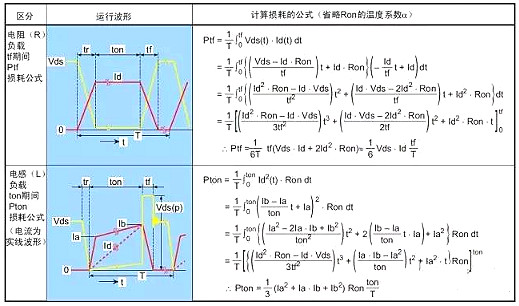

2、开关损耗（接通、断开） *（与温度和工作频率是相关的）
3、内置二极管的trr损耗（上下桥臂短路损耗）（与温度和工作频率是相关的）
器件正常运行时不发生的负载短路等引起的过电流，造成瞬时局部发热而导致破坏。另外，由于热量不相配或开关频率太高使芯片不能正常散热时，持续的发热使温度超出沟道温度导致热击穿的破坏。

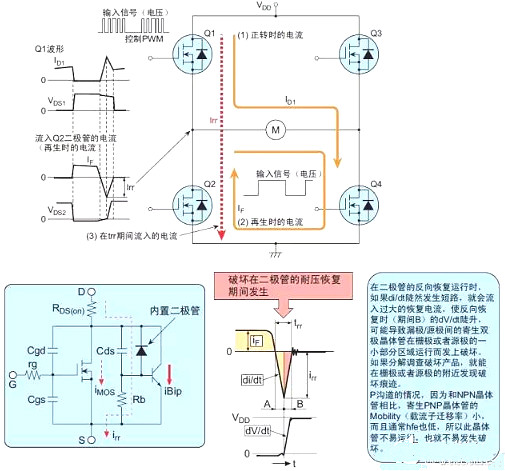

在DS端间构成的寄生二极管运行时，由于在Flyback时功率MOSFET的寄生双极晶体管运行，导致此二极管破坏的模式。
此破坏方式在并联时尤其容易发生

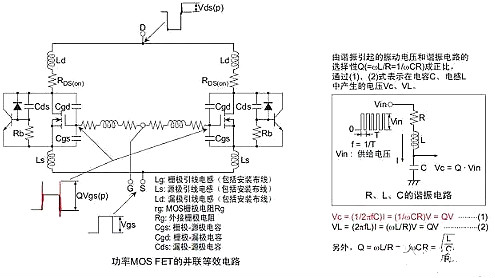

在并联功率MOS FET时未插入栅极电阻而直接连接时发生的栅极寄生振荡。高速反复接通、断开漏极-源极电压时，在由栅极-漏极电容Cgd(Crss)和栅极引脚电感Lg形成的谐振电路上发生此寄生振荡。当谐振条件(ωL=1/ωC)成立时，在栅极-源极间外加远远大于驱动电压Vgs(in)的振动电压，由于超出栅极-源极间额定电压导致栅极破坏，或者接通、断开漏极-源极间电压时的振动电压通过栅极-漏极电容Cgd和Vgs波形重叠导致正向反馈，因此可能会由于误动作引起振荡破坏。

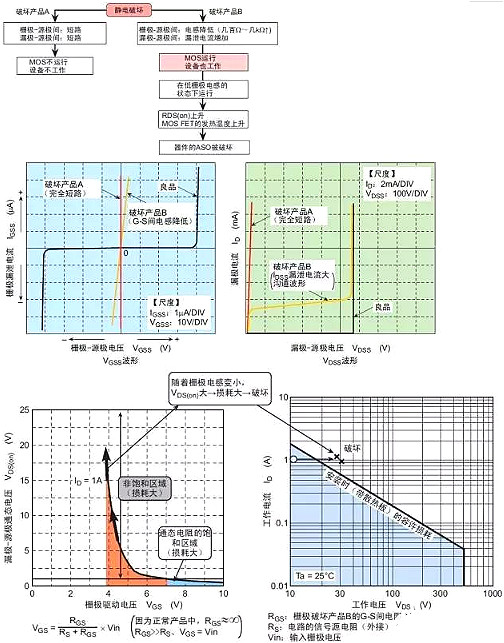

主要有因在栅极和源极之间如果存在电压浪涌和静电而引起的破坏，即栅极过电压破坏和由上电状态中静电在GS两端（包括安装和和测定设备的带电）而导致的栅极破坏
MOSFET管作为电子开关使用时，由于只靠多子导电，不存在如BJT三极管因基极电流引起的电荷储存效应，所以MOS管的开关速度要比三极管快，作为开关管经常用于高频大电流场合，比如开关电源中用到的MOS管就是工作在高频大电流状态。
场效应管开关和BJT三极管开关相比可以在很小的电压和电流下工作，更容易集成在硅片上，所以在大规模集成电路中有很广泛的应用。
场效应管的主要作用是放大、恒流、阻抗变换、可变电阻和电子开关等。
