mos管场效应管区域-可变电阻、区恒流区、夹断区等详解-KIA MOS管
信息来源：本站 日期：2019-02-19

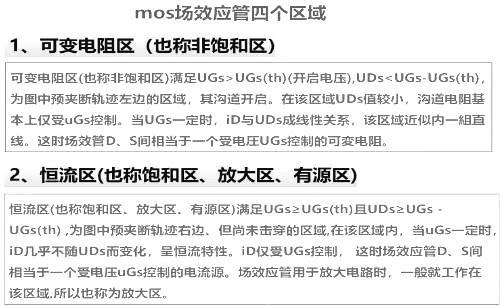

满足Ucs》Ucs（th）（开启电压），uDs《UGs-Ucs（th），为图中预夹断轨迹左边的区域其沟道开启。在该区域UDs值较小，沟道电阻基本上仅受UGs控制。当uGs一定时，ip与uDs成线性关系，该区域近似为一组直线。这时场效管D、S间相当于一个受电压UGS控制的可变电阻。
满足Ucs≥Ucs（h）且Ubs≥UcsUssth），为图中预夹断轨迹右边、但尚未击穿的区域，在该区域内，当uGs一定时，ib几乎不随UDs而变化，呈恒流特性。i仅受UGs控制，这时场效应管D、S间相当于一个受电压uGs控制的电流源。场效应管用于放大电路时，一般就工作在该区域，所以也称为放大区。

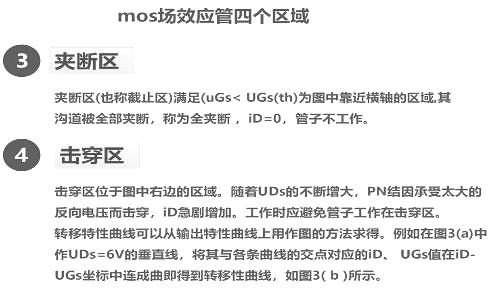

夹断区（也称截止区）满足ucs《Ues（th）为图中靠近横轴的区域，其沟道被全部夹断，称为全夹断，io=0，管子不工作。
击穿区位于图中右边的区域。随着UDs的不断增大，PN结因承受太大的反向电压而击穿，ip急剧增加。工作时应避免管子工作在击穿区。

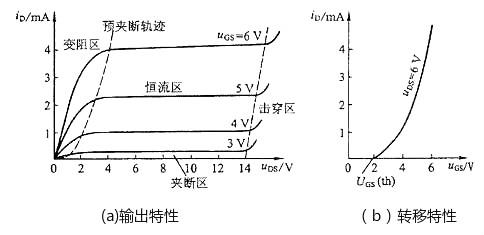

转移特性曲线可以从输出特性曲线。上用作图的方法求得。例如在图3（ a）中作Ubs=6V的垂直线，将其与各条曲线的交点对应的i、Us值在ib- Uss 坐标中连成曲线，即得到转移性曲线，如图3（b）所示。
