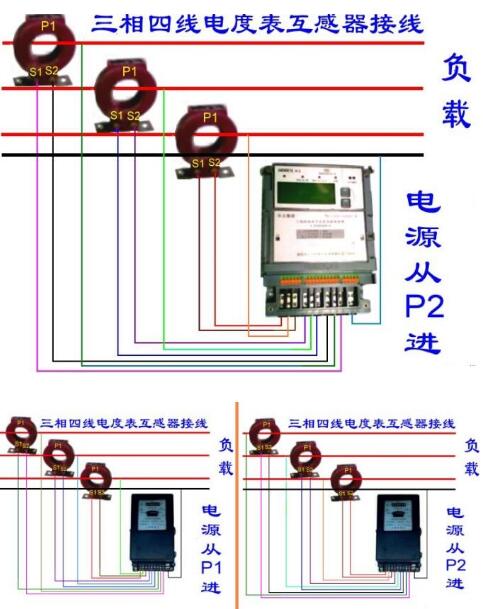

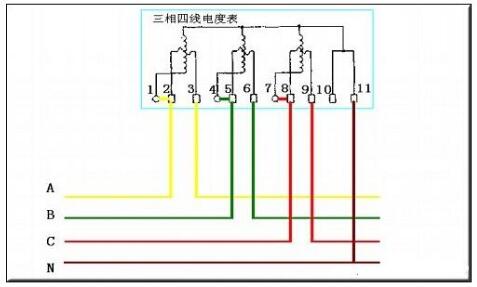

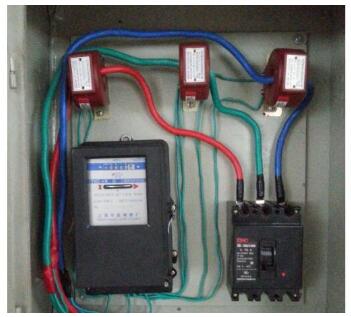

三相四线电表接线图/接线方法

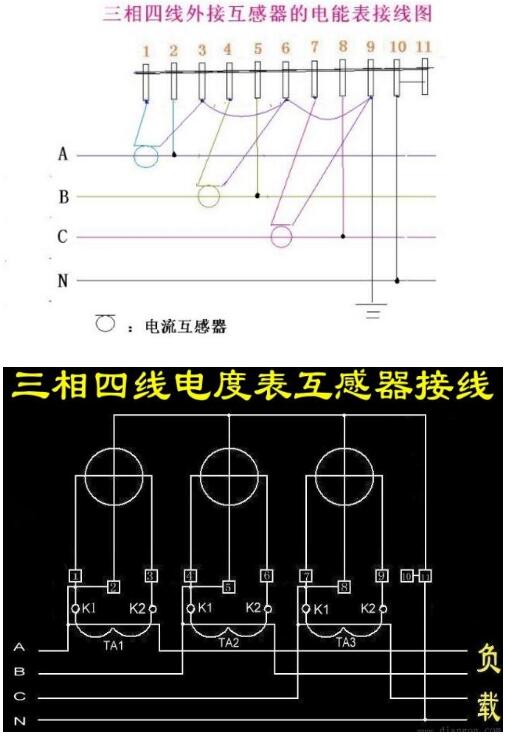

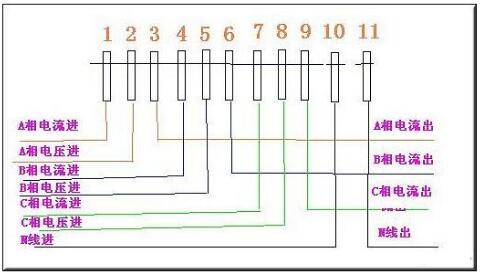

翻过接线端子盖，就可以看到三相四线电表接线图。其中1、4、7接电流互感器二次侧S1端，即电流进线端;
3、6、9接电流互感器二次侧S2端，即电流出线端;
2、5、8分别接三相电源;
10、11是接零端。为了安全，应将电流互感器S2端连接后接地。
注意的是各电流互感器的电流测量取样必须与其电压取样保持同相，即1、2、3为一组;4、5、6为一组;7、8、9为一组。
一般三相直接式电表的最大规格的允许电流有120A，额定电压为380V，如果当用电负荷超过120A时，或电压超过400V时，就应该选用电流及电压互感器来增加其电度表量程，在选用互感器时，一般的计量应选用准确度为0.5级的，或者更高级别的0.5S或0.2级的，对于价格来说，当然增加互感器要增加投资，主要是看你的容量有多大及对计量的要求情况来考虑；
从测量原理和构成角度看，没有本质差别。带互感器的电表一般额定电流量程为5A，短时过载6A。直接测量的电表一般额定电流量程较大，且过载能力较强。
可以通过公式直接换算出来即可。
1、电流互感器电表度数计算公式：实际的一次电流=二次电流X互感器变比数/5圈。
2、电度表度数=走字数X电压变比X电流变比/5圈。
3、例如电流互感器的变比是1500/5的（互感器名牌上有），主线绕5圈，这时的互感器就成了300/5，这时如果电表走了5度，实际电量应该是300度。如果电表走了1度，实际电量就是60度。
