电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。电动机的转子上粘有已充磁的永磁体，为了检测电动机转子的极性，在电动机内装有位置传感器。驱动器由功率电子器件和集成电路等构成，其功能是：接受电动机的启动、停止、制动信号，以控制电动机的启动、停止和制动；接受位置传感器信号和正反转信号，用来控制逆变桥各功率管的通断，产生连续转矩；接受速度指令和速度反馈信号，用来控制和调整转速；提供保护和显示等等。
近三十年来针对异步电动机变频调速的研究，归根到底是在寻找控制异步电动机转矩的方法，稀土永磁无刷直流电动机必将以其宽调速、小体积、高效率和稳态转速误差小等特点在调速领域显现优势。
无刷直流电机因为具有直流有刷电机的特性，同时也是频率变化的装置，所以又名直流变频，国际通用名词为BLDC。无刷直流电机的运转效率、低速转矩、转速精度等都比任何控制技术的变频器还要好，所以值得业界关注。无刷电机在我国的发展时间虽短，但是随着技术的日益成熟与完善得到了迅猛发展。已在航模、医疗器械、家用电器、电动车等多个领域得到广泛应用，并在深圳、长沙、上海等地形成初具规模产业链。如深圳伟业电机、长沙科达等一批专业厂商，在技术上不断推进行业发展。近几年来，无刷电机成为在模型领域里快速发展的一种动力。由于产量和价格的原因，过去几年无刷电机多使用在中高档航空模型中，现在由于机械加工技术的快速发展，无刷电机的生产成本下降许多，目前它正进入模型领域的各个层面，从电动遥控车到电动遥控船再到电动模型飞机，无处不在。

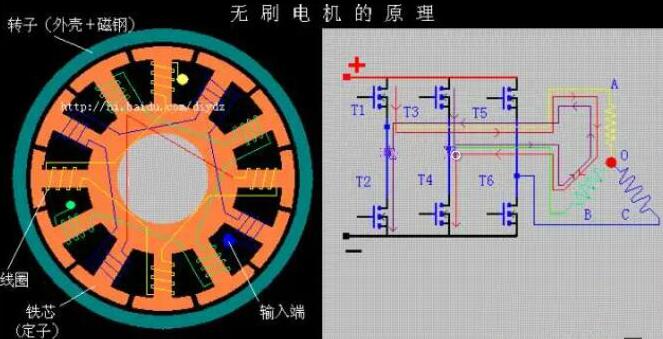

无刷电机从结构上，无刷电机和有刷电机有相似之处，也有转子和定子，只不过和有刷电机的结构相反；有刷电机的转子是线圈绕组，和动力输出轴相连，定子是永磁磁钢；无刷电机的转子是永磁磁钢，连同外壳一起和输出轴相连，定子是绕组线圈，去掉了有刷电机用来交替变换电磁场的换向电刷，故称之为无刷电机（Brushless motor），那现在就有问题了，没有了电磁场的变换，如何让无刷电机转动呢？
简单而言，依靠改变输入到无刷电机定子线圈上的电流波交变频率和波形，在绕组线圈周围形成一个绕电机几何轴心旋转的磁场，这个磁场驱动转子上的永磁磁钢转动，电机就转起来了，电机的性能和磁钢数量、磁钢磁通强度、电机输入电压大小等因素有关，更与无刷电机的控制性能有很大关系，因为输入的是直流电，电流需要电子调速器将其变成3相交流电，还需要从遥控器接收机那里接收控制信号，控制电机的转速，以满足模型使用需要。 总的来说，无刷电机的结构是比较简单的，真正决定其使用性能的还是无刷电子调速器，好的电子调速器需要有单片机控制程序设计、电路设计、复杂加工工艺等过程的总体控制，所以价格要比有刷电机高出很多。
电机内部霍耳传感器的正电源线即红线一般接5－12v直流电。而以5V居多。
霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈提供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。
二，无刷电机的运行原理
霍耳信号传递给控制器，控制器通过电机相线（粗线，不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

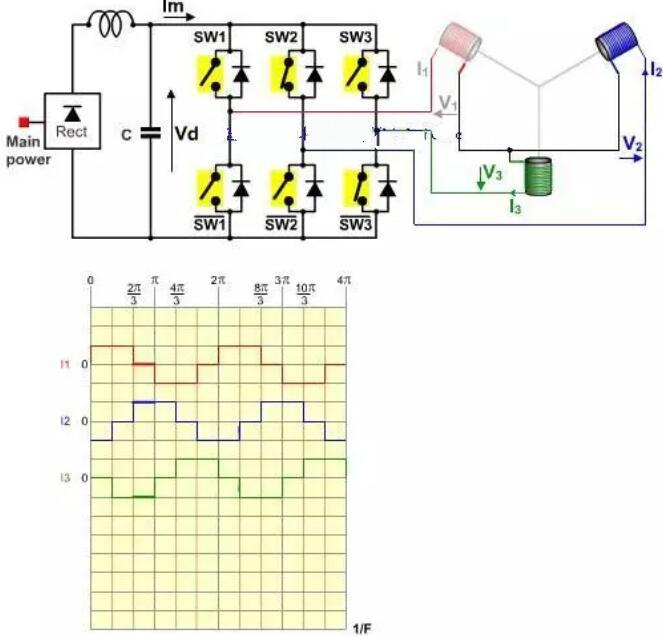

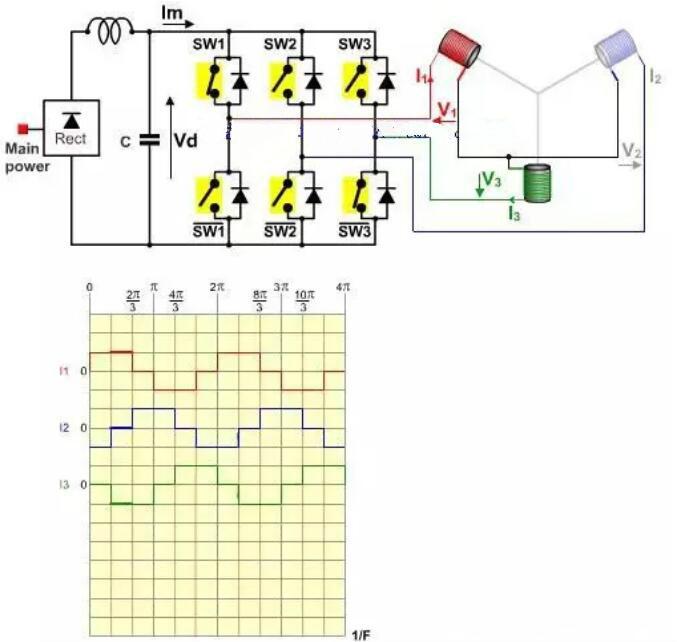

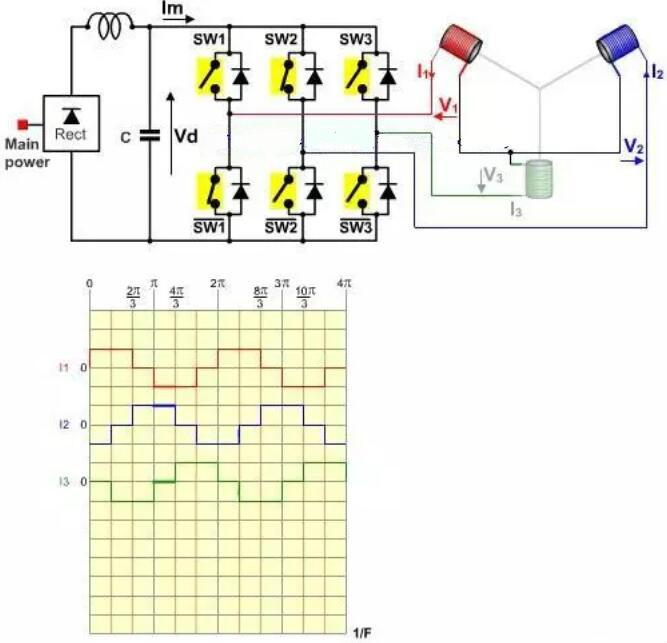

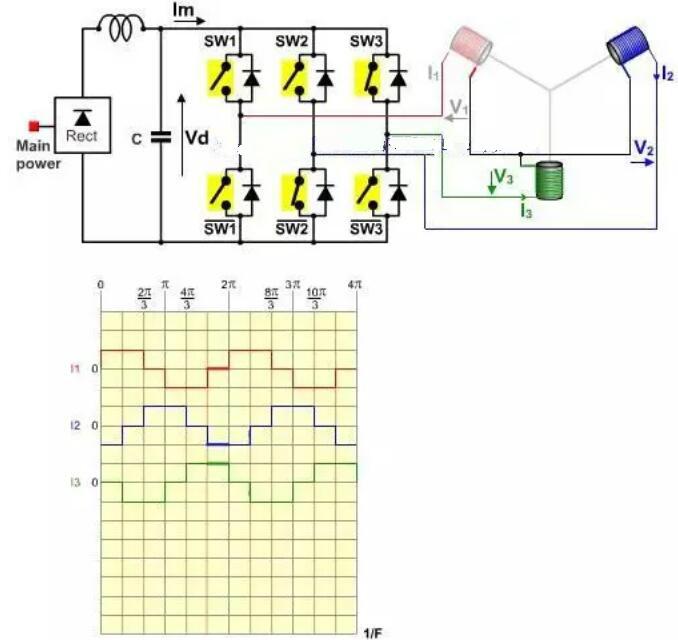

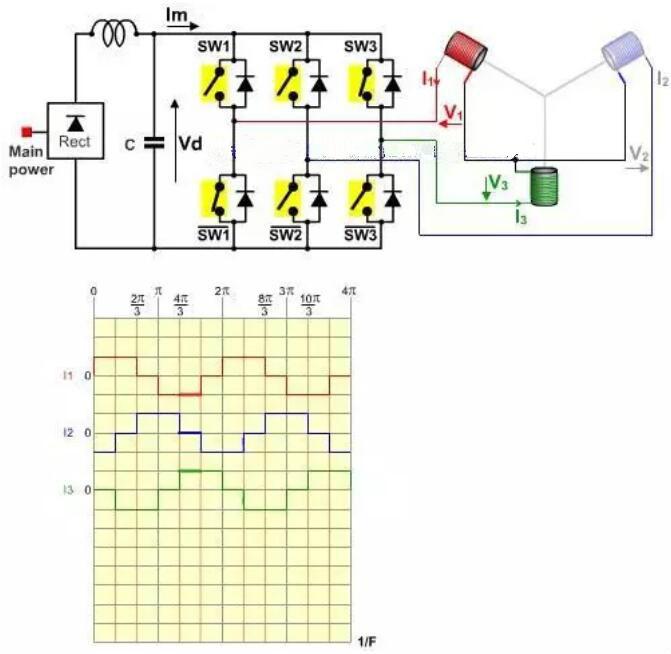

如图所示
